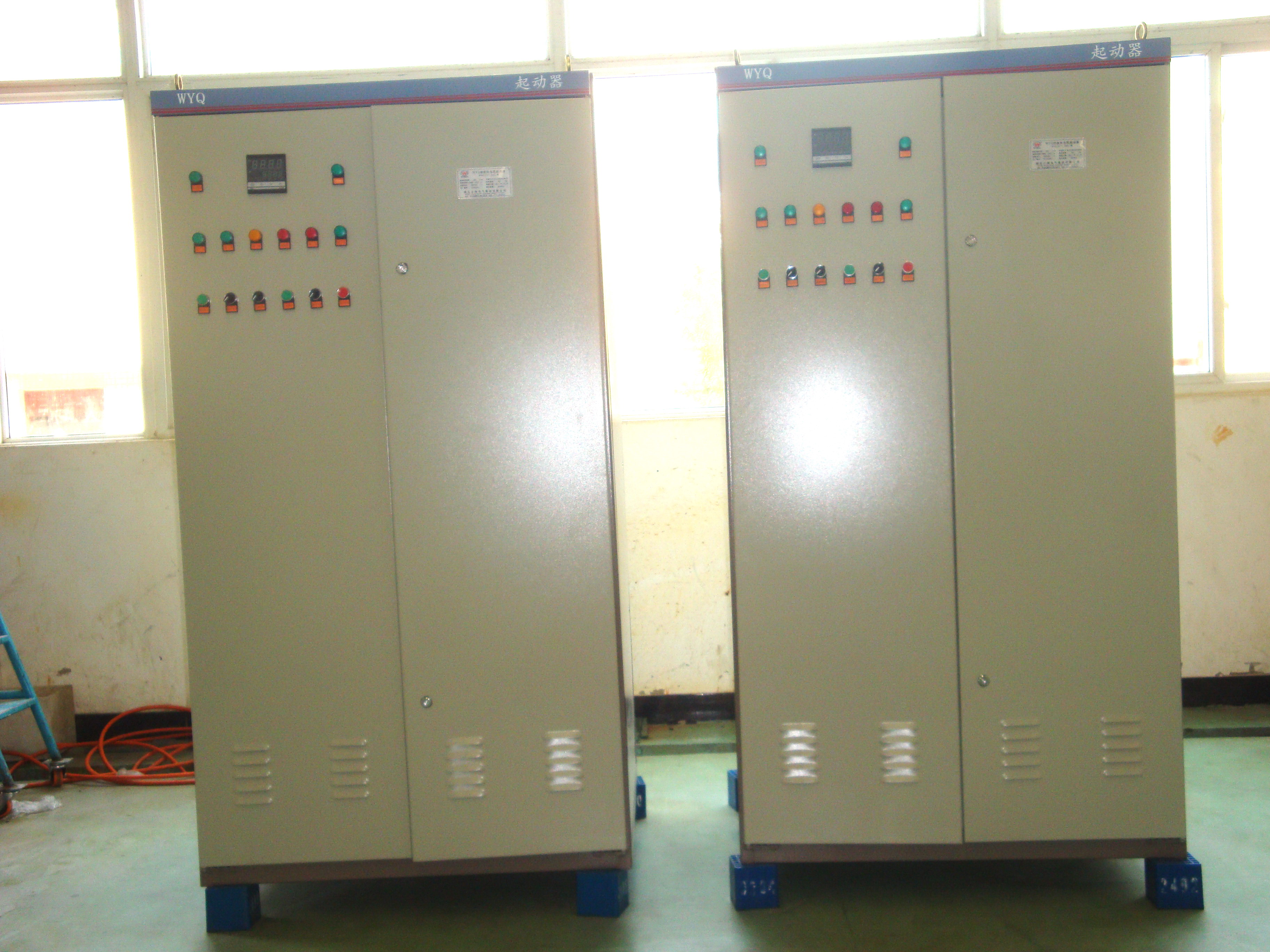

| 万洲电气制造WYQ系列液体电阻起动器 |
|
|
|||
| 关键字：起动器 dbzz一、概述 WYQ系列液体电阻起动器是在电机转子回路中串入起分压和限流作用的特种液态电阻，起动过程中，液态电阻阻值在预定的时间内自动实现由大到小无极变化，直至电阻值接近为零时，液态电阻被自动切除，电机投入运行。 WYQ系列液体电阻起动器主要适用于额定电压380V-10kV的大、中型绕线式异步电动机的重载平滑软起动，尤其是电网电压不稳或偏低的工矿企业。 二 、结构特点 我公司生产的WYQ系列液体电阻起动器主要由液体电阻、控制回路、传动机构和柜体组成，采用一体化封闭结构，整体防护等级为IP20，也可按现场需要特殊订制。 水箱采用能耐150℃以下高温不变形的聚丙烯板焊接制成，具有耐腐蚀，耐高压，绝缘性能好等特点，其综合性能远优于经绝缘处理的金属水箱。 电极采用经特殊防腐工艺处理的紫铜材质，具有优越的导电性能和抗腐蚀性能，综合性能远优于其它合金材料制作的电极。 控制回路集中在器件板和前门板上，器件板固定在柜子前上部的控制室内，主要安装执行元件，例如交流接触器、中间继电器。信号显示及操作元件安装在前门上可以很方便的监视运行状况和操作，对外接口集中在一起便于和所配套设备连接。我们还可以设计各种满足用户要求的接口电路和控制方式，例如DCS控制、两地控制、PLC控制。 传动电机通过三角带带动丝杆转动，丝杆的正反方向转动使活动支架上下移动，安装于活动支架上的动极板随之向下移动，改变与静极板的距离。距离不等，动静极板间的阻值也不同。 柜体用型材焊结框架，前门和其它侧板用坚固耐用的武钢产2mm冷轧钢板制作，柜体内外表面均磷化喷塑处理，增强其耐腐蚀性，其耐腐蚀性优于镀锌工艺处理的柜体。也可根据要求采用敷铝锌板作出拼装柜体，提高柜体档次。 柜体前门分为上下两块，有效地保证了柜门的强度，美观性更好。由于WYQ系列液体电阻起动器的外形布局与同系列WP静止式进相器一致，并列排放时有整体感。 三、性能优势： 我公司生产的WYQ系列液体电阻起动器具有以下技术性能优势： 1)对机械设备的冲击大为减小，可延长设备的使用寿命。起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器。 2)采用最优化起动器电解质配比设计，为每台电机配制最佳液体电阻，从而确保起动过程平滑，起动电流小于电机额定电流的1.3倍，减小电机起动温升。 3)彻底解决因电网电压波动或偏低而影响电机正常起动的问题，可低压起动：6千伏电机5.5千伏，380伏电机340伏可顺利起动。 4)水箱采用三相局部连通的结构形式，使三相液阻在水箱内形成一个星点，可使三相电阻完全平衡，从而保证了电机起动的平稳性和起动过程的平滑性。 5)水箱用聚丙材料制作，可长期承受150°C的高温，避免了其它厂家液体起动器因星点接触器故障而导致液阻温度过高、水箱发生变形甚至损坏的情况。 6)所有元器件均由经过严格质量考核的指定配套生产厂家直接提供，避免了流通环节所造成的质量波动，而且元器件进厂后需经过严格质检，从根本上保证了本公司产品的可靠性。 7)具有起动超时、失压、超行程、超温等多重保护功能，确保起动器工作及电机运行的安全。 8)结构简单、可靠，全部操作自动化，安装、维护方便。 9)对于因起动困难而长期空转等待的大容量电机有显著的节能效果。 10)对于北方用户，可以增设加热装置，防止起动器停用时间过长导致液体在低温时结冰。还可以根据用户的特殊要求增加循环泵装置（属特殊配置，合同签订时需另行注明），可以防止电解质结晶。 11)可给中控提供起动器的各种状态信号，用于中控编程作软联锁。另外有接点输出作为硬联锁。 12)起动温升低，可连续起动3-5次，增加外部散热装置，可以多次频繁起动。 四、使用环境条件 环境温度：-5℃40℃ 相对湿度：日平均值不大于95％，月平均值不大于90％； 海拔高度：不超过2000m； 地面倾斜度：不超过50； 安装地点:无火灾、爆炸危险、化学腐蚀及剧烈振动； 注：若有特殊使用条件，请在订货时与我公司声明和协商。 五、产品标准 WYQ型液体电阻起动器 Q/XWZ2-2006 低压成套开关设备和控制设备 GB/T7251.12-2013 六、技术参数： 1、起动起始电流：Iq≤1.3Ie(A) 2、起动时间：1060S，预整定，现场可调； 3、起动次数：连续起动3-5次； 4、电液正常工作温度：570℃； 5、外壳防护等级：IP20,IP30。 6、产品规格及外形尺寸 产品 型号 技术参数 WYQ6 －0.4 WYQ6 -0.6 WYQ6 -1 WYQ6 -2 WYQ 6-3 WYQ 6-4 WYQ 6-5 WYQ6 -6 适用电机容量（KW） ≤300 ≤570 ≤1250 ≤2500 ≤4000 ≤5000 ≤6000 ＞6000 外形尺寸 长×宽×高 800×760×2000 800×760×2000 1060×960×2000 1200×960×2000 1300×1060×2200 1330×1260×2200 1430×1260×2200 1550×1260×2200 注:随产品不断更新，外形及安装尺寸有所变化，请以具体产品为准。 七、联锁信号： 为与电机其他控制设备和中央控制室协调运行，本起动器设有如下接口： 信 号 意 义 信号类型 信号去向 本柜备妥 表明本设备进入就绪状态，可接受起动命令 无源常开（闭） 去电机高压柜或中控室 故障分闸 发生严重故障，须使高压柜分闸 无源常开（闭） 去电机高压柜 起动完毕 表明起动过程正常结束，液阻已被切除 无源常开（闭） 去电机高压柜和中控室 起动命令 高压柜已合闸，同时起动液阻柜 无源常开（闭） 来自高压柜的断路器 八、订货须知： 订货时请提供设备型号及下列资料： 1、电动机型号、额定定子电流、额定定子电压、额定功率、额定转子电流、转子开路电压、额定转速； 2、电动机拖动的负载特征，工况说明； 3、设备表面颜色； 4、高海拔（＞2000m）、高寒（＜-25℃＝、高温（＞+40℃）、盐雾严重污染、高湿度地区的客户应事先说明； 5、若有其它特殊要求（如增加防护等级等），可与我公司协商订货。  |
