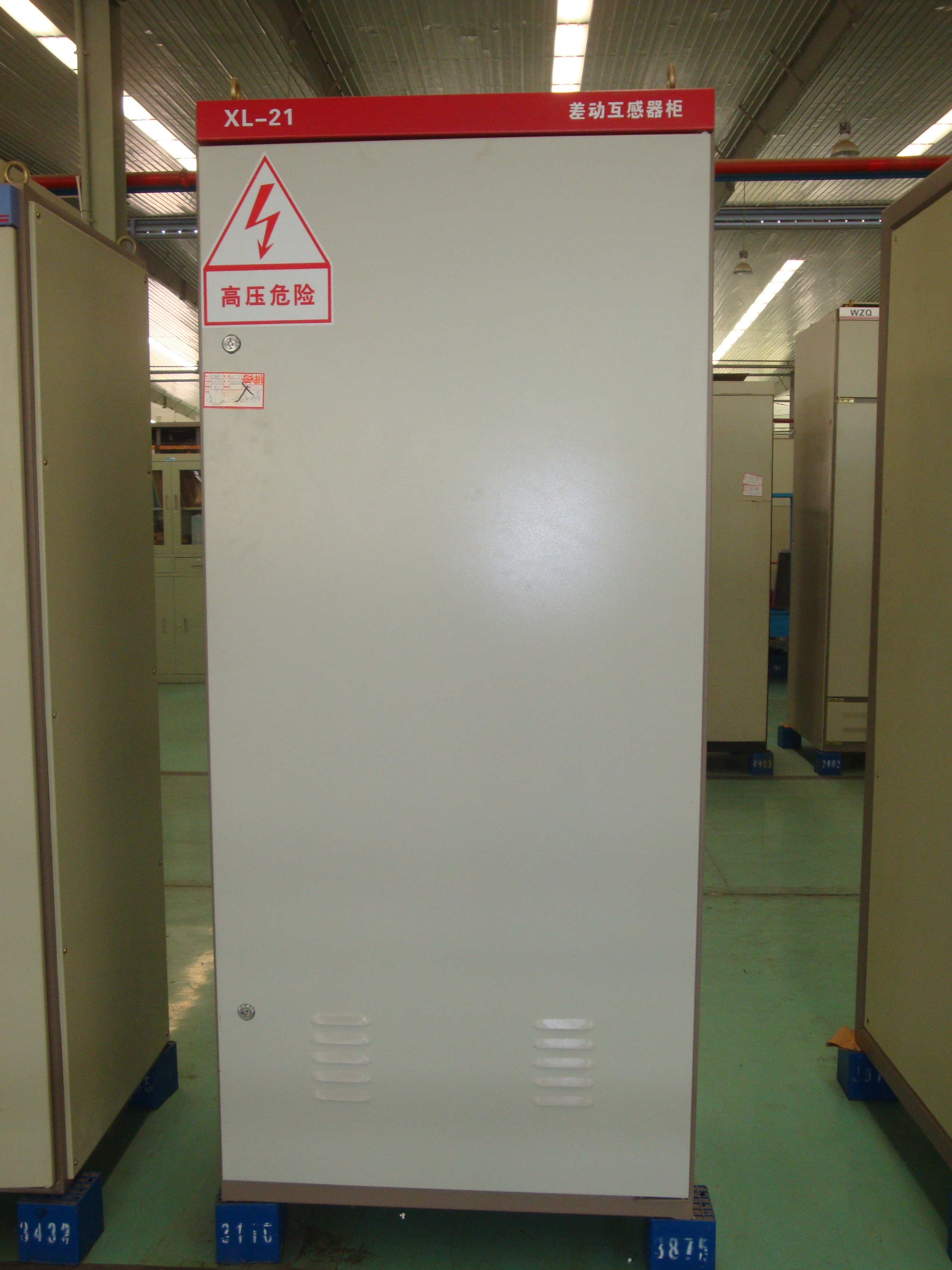

| 万洲电气制造XL型动力配电柜设备 |
|
|
|||
| 关键字：配电柜 dbzz一、概述 1.XL-2 型低压封闭式动力柜，适用于发电及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线制系统。作动力照明配电之用XL-2 型低压动力柜，具有配电方案灵活、组合方便、实用性强、结构新颖等特点。主要电气性能完全符合IEC60439-1和GB/T7251.12-2013的规定。 2.型号含义 二、结构特点 1.箱体用型钢做框架，门板及侧、后封板均为可拆式，安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性好。 2.可据不同的使用环境来安装和进出线，通用性强，可多台组合使用。 3.前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。 4.门与壳体均焊有接地螺钉，确保壳体与地连接可靠。采用精铸可调门铰，门开启大于135℃。 5.受电主开关具有瞬间拖扣和热磁拖扣保护可选，为与下一级主开关配合，取消瞬间保护，避免了越级跳闸，并具有自投、手动操作和自动切换功能。 6.馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。 7.辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能，接触器可采用直流保护。 8.常用主回路方案如下表： 三、使用环境条件 1.额定工作电压: 400V 2.环境温度：-5℃+40℃，且24h内的平均温度不超过+36℃。 3.海拔高度：不超过2000m。 4.相对湿度：在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度（如：+20℃时为90%），考虑到温度的变化允许产生适度的凝露。 5.设备安装时与垂直面的倾斜度应不超过5℃。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。 注：若有特殊使用条件，请在订货时与我公司声明和协商。 四、订货须知 订货合同包含以下内容： 1、产品的型号，主电路方案图和辅助电路方案图 2、主电路系统组合顺序图，二次线路展开系统图 3、柜体表面颜色要求； 4、高海拔（＞2000m）、高寒（＜-25℃）、高温（＞+40℃）、盐雾严重污染、高湿度地区的客户应事先说明； 5、若有其它特殊要求，可与我公司协商订货。  |
