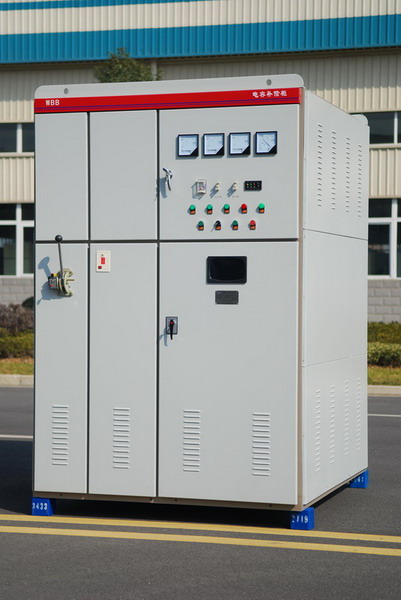

| 万洲电气 WBB 高压无功补偿柜 自动补偿电容柜 |
|
|
|||
| 关键字：补偿柜 dbzz 一、概述 我公司生产的WBB高压电容自动补偿装置，适用于610kV系统厂矿企业的电力系统，用于提高系统功率因数，改善电压质量，减少线路无功功率损耗，从而提高供、用电质量，节约电力能源。 二、结构特点 本装置主回路主要由电源进线控制柜（高压系统自备）、作为分路投切控制的投切开关、作单台电容器保护和电容器组保护的高压熔断器、作释放残余电荷装置的放电线圈、提供无功功率的补偿元件电容器、抑制合闸涌流和谐波的串联电抗器构成。控制回路由采集进线电流电压信号计算后发出投切命令的无功功率自动控制器、作为电压保护的电压继电器、现实状态的指示灯等组成。 1、并联电容器组 5、无功功率自动补偿控制器 用于6kV，10kV用户变电站电容无功补偿成套装置的自动控制。可控制四组或八组电容。根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿。有效减少无功损耗，提高电网的功率因素。对需要电压优先控制的情况，还可利用电容的调压作用提高电压合格率，也可用于滤波补偿电容器控制。无功功率自动补偿控制器具有完善的自我保护功能和故障诊断功能。 三、性能优势 我公司生产的WBB型高压电容自动补偿装置具有如下技术性能优势： 1、节电效果明显：将系统运行功率因数提高到0.95以上，降低无功电流，降低用户无功损耗，减少电费开支，改善供电质量，提高电气设备的使用效率，降低线路损耗，变压器损耗，减少电动机发热，增加企业供配电系统的负荷能力，降低电路的感性电流，改善开关的断流条件，从而延长其使用寿命。 2、熔丝保护：采用不同规格的高压熔断器作单台电容器保护和电容器组保护，保证安全运行。 3、自身损耗低：本装置所使用的电容器，自身的能量损失极小，是一般油浸电容器的五分之一以下。 4、自带放电装置：使补偿装置从电网脱离后3分钟内残留电压降到50伏以下，保证运行及维修安全。 5、使用寿命长：补偿装置均采用优质器件及优质材料而制成的，产品有效设计使用期为20年。 6、操作使用方便：结构设计合理，设有操作部件，可根据需要手动或自动投切，维护方便。 四、使用环境条件 1、环境温度：-5℃ +40℃， 2、相对湿度：日平均值不大于95％，月平均值不大于90％； 3、海拔高度：不超过1000m； 4、地面倾斜度:不大于 5度 5、安装地点：室内，无火灾、爆炸危险化学腐蚀和无剧烈震动和冲击。 注：若有特殊使用条件，请在订货时与我公司声明和协商。 五、产品标准 WBB高压电容自动补偿装置符合以下标准： GB/T 11024 高压并联电容器装置； GB3983.2 高压并联电容器； SD205 高压并联电容器技术； GB50227 并联电容器装置设计技术规范； DL/T604 高压并联电容器装置订货技术条件； DL462 高压并联电容器用电抗器订货技术条件； DL/T653 高压并联电容器用放电线圈订货技术条件； GB5346 串联电抗器； DL442 高压并联电容器单台保护用熔断器的订货技术条件； 六、主要技术参数 1、额定电压6--10kV 2、保护与整定部分电容器专用熔断器为单台电容器额定电流的1.5--1.6倍。 3、串联电抗器选择标准：普通场合按电容器容量的1%，5次谐波严重场合按电容器容量的4.5%6%选择。 4、最高工作电压：不超过额定电压的110%（过渡过程除外）。 5、最大工作电流：不超过额定电流的（方均根）1.3倍（过渡过程除外）。 七、订货须知 1、提供补偿装置的型号、电压等级、容量以及其它技术要求。 2、补偿装置进出线方式。 3、需提供使用场合电网最高电压及现场谐波状况。 4、高海拔（>2000m）、高寒（ <-25℃）、高温（>40℃）、盐雾严重污染、高湿度地区的客户应事先说明。 若用户有其他特殊要求，请与我公司协商订货  |
