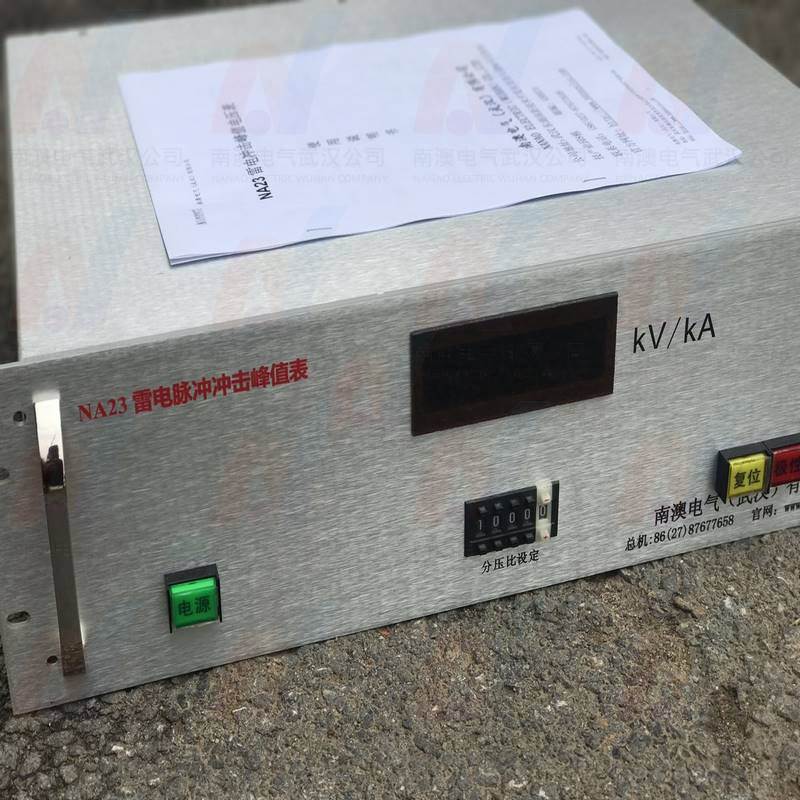

南澳电气NA23雷电脉冲冲击峰值电压表
| 详细信息
关键字:冲击峰值电压表,冲击脉冲峰值电压表,冲击峰值电流表,冲击峰值表,脉冲峰值电压表,脉冲峰值电流表
dbzzNA23雷电脉冲冲击峰值电压表   NA23 Lightning impact peak voltage meter
产品别名
NA23型冲击峰值电压表,冲击脉冲峰值电压表,冲击峰值电流表,冲击峰值表,脉冲峰值电压表,脉冲峰值电流表
设备简介
NA23型冲击峰值电压表,用于测量和储存冲击电压峰值、冲击电流峰值以及其它单次脉冲峰值。内部的一个计算单元可使分压器高压侧的峰值以kV为单位直接显示出来。显示范围从 0.1kV至 16000kV。
该装置是为了高压试验室的使用而专门设计的。采用特殊的布线、屏蔽、滤波以及过电压保护线路使电磁干扰高度衰减。
测量范围
通过测量电缆,该设备连接至冲击电压分压器(电阻型或电容型设备)的低压臂或大电流分流器上。对于测量分压器(分流器), 冲击峰值电压表将引入一个2MΩ∥39pf的负载。如果需要,例如在电阻型冲击分压器的情况,可将75Ω(或50Ω)的匹配电阻加在该表的两个输入端之一。该装置允许输入的最大脉冲电压峰值为1600V。测量值以5位数字直接显示,单位为kV。
该装置不同于目前常用的冲击峰值表的特点是:测量电压量程无需手动切换,而由装置自动切换。正负极性在显示屏上自动显示。
主要参数
脉冲电压显示范围:0.1kV~16000kV。
最大脉冲电压峰值为1600V。
电压测量精度:误差≤1%±0.1V。
分压比设定:  0.19999.9。
采样率选择:40M/20M/10M/5M/2.5M/1.25M/0.6125M/0.30625M,对应时间单位:1.5us/DIV,3us/DIV,6us/DIV,12us/DIV,24us/DIV,48us/DIV,96us/DIV,192us/DIV,384us/DIV,768us/DIV。建议4/10波形选择3us/DIV,8/20波形选择6us/DIV,2ms波形选择384us/DIV。
或768us/DIV。
选择400V量程时,电压刻度50V/DIV或25V/DIV或10V/DIV,仪表自动设置;选择20V量程时,电压刻度为2.5V/DIV或1.25V/DIV或0.5V/DIV。
外形尺寸: 490×130×300mm3。
重量: 4kg。
