关键字：江西爱伦阀门,气动调节阀,型号ALHP-16,特点控制简单反应速度快,蒸汽温控,温度压力液位
dbzz技术参数：

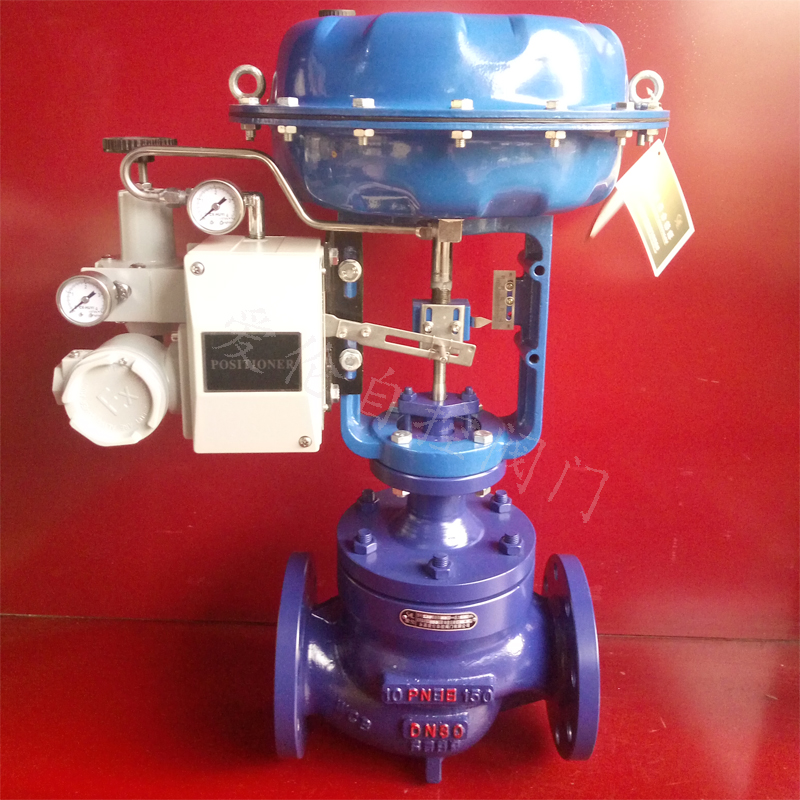

气动调节阀采用压力平衡式结构阀阀芯，高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。该调节阀适用于重荷载，普通或恶劣的工况。低泄漏型阀笼采用密封环式结构,关闭严密;多孔式阀笼,套筒上设有对称小孔降低流体噪音,减小气蚀。简介 气动调节阀采用压力平衡式结构阀阀芯，高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。该调节阀适用于重荷载，普通或恶劣的工况。低泄漏型阀笼采用密封环式结构,关闭严密;多孔式阀笼,套筒上设有对称小孔降低流体噪音,减小气蚀。本系列阀适应于对各种压力和温度的流体或气体的控制，适配各种执行器，起调节作用。小摩擦，延长了控制阀使用寿命。
气动调节阀产品规范 规范名称 | 工业控制阀 | 结构长度 | 法兰标准 | 气动调节阀 | 压力温度等级 | 国际标准 | IEC 60534-1 | IEC 60534-3-1 | ASME B16.5 | IEC 60534-4 | ASME B16.34 | 国家标准 | GB/T17213 | GB/T17213.3 | JB/T79、HG/T20592等 | GB/T4213 | GB/T9131 |
气动调节阀本体主要参数 形 式 | 套筒导向直通笼式阀 | 公称通径 | DN20DN500 | 公称压力 | PN16、40、63、100，ANSI CL150、300、600 | 阀体阀盖材质 | WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等 | 阀内件材质 | 304、316、HC276、Ti合金等 | 填 料 | 聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝 | 执行机构 | 气动、电动、液动 | 与执行器连接 | 螺栓压紧式、圆螺母锁紧式 | 阀盖类型 | 标准型、高温型、低温型、波纹管型 | 连接方式 | 法兰型（RF、MFM、RJ）、焊接型（SW、BW） | 法兰距 | 见下表 | 工作温度 | -29+230(标准)、+230+560(中高温)、-30-196(低温、超低温) | 泄漏等级 | ANSI B16.104 IV、VI、零泄漏 | 流量特性 | 等百分比、线性、开关 | 固有可调比 | 50:1 |
气动调节阀结构长度(法兰距) 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 法兰距L | PN16、25 | 184 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 543 | 673 | 737 | PN40 | 194 | 197 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 568 | 708 | 775 | PN63、100 | 206 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 610 | 752 | 819 | 备注:公称通径DN300以上详见大口径控制阀 |
额定流量系数和行程 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座直径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定Cv | 线性 | 7 | 14 | 20 | 30 | 44 | 68 | 110 | 175 | 275 | 440 | 690 | 1000 | 1600 | 等百分比 | 6.3 | 10 | 17 | 25 | 40 | 63 | 99 | 160 | 250 | 360 | 640 | 900 | 1440 | 额定行程 | 16 | 25 | 40 | 60 | 100 | 备注:公称通径DN300以上详见大口径控制阀 |
阀座直径20mm以下详见小流量阀门手册订货须知: 1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求 |
