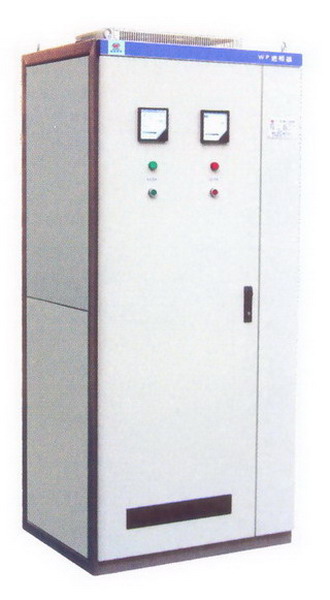

| 万洲电气制造WP系列静止式进相器 |
|
|
|||
| 关键字：进相器 dbzz一、概述 WP系列静止式进相器，是我公司专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置，它串接在电机转子回路中，通过改变转子电流和转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身功率因数和效率、提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。该产品已广泛用于水泥、化工、冶金、矿山等行业，是7510000kW大中型绕线式异步电动机无功功率就地补偿装置最新换代产品。已在全国六千多家企业使用，其卓越的补偿性能得到广大用户普遍好评。 二、结构特点 1、柜体前门分为上下两块，增强了柜门的强度，同时与WYQ系列液体电阻起动器布局一致，并列摆放时整体感强。 2、根据用户要求可以采用型材和敷铝锌板做成拼装柜体，使柜体美观性更好。 3、新型的控制单元，使之有别于其他的制造厂产品，抗干扰性能更强，使用铝合金拉丝面设计，使产品的档次更高。 4、独特的散热风道设计，有利于发热元件的热量散发，提高了设备的可靠性和使用寿命。 三、性能优势 我公司生产的WP系列静止式进相器具有如下技术性能优势： 1、补偿效果优于电容器补偿，综合性能优于自激（旋转）式进相机。 2、可使电机功率因数提高到0.98以上，定子电流降低10%20%，无功功率降低60%以上，降低铜损、线损20%30%。 3、电机温升显著降低，过载能力及效率大大提高，可延长电机使用寿命。 4、在对进相器核心部件――进相器微控单元的设计中，溶入了我们如下独到的设计思想，使得WP系列静止式进相器在对不同电机的最佳匹配性、负载变化的自适应性、故障现象准确自诊断能力、抗干扰能力及可靠性等方面，与其他公司产品相比有独到优势。 （1）在充分研究电机运行各电气参数相量图的基础上建立准确的转子补偿电压大小和加入方式与电机其他各参数相互关系的数学模型，通过最优化程序设计，精确控制各可控硅的通断，使进相器补偿效果达到最佳。 （2）自动跟踪识别电机运行状况变化情况，适时调整触发信号，确保进相器在负载变化时仍能正常工作，且补偿效果一直处于最佳状态。 （3）用硬件与软件相结合的方式来进行主电机意外停车、运行电流大幅波动、转子回路故障及进相器关键元器件故障的诊断，诊断及时而准确并及时自动退相，且在某些严重故障出现时让主电机及时停车，避免故障进一步扩大。 （4）在线路布局设计、电子元器件选型与软件设计上均对抗干扰问题予以充分考虑，从而使控制单元具备很强的抗干扰能力。 5、得益于控制单元设计的合理性及卓越性能，辅之以有效的保护电路，使进相器所用可控硅运行可靠性相当高，三年内可控硅损坏的概率在3‰以下。这是我公司近万台进相器近十万只可控硅实际使用情况的统计结果。 （1）采用特殊控制线路设计，使进相器内两个主接触器在动作时，总保持一个状态重合期，避免了其他公司进相器存在的进退相时转子瞬间开路的情况（这种频繁的瞬间开路形成的高电压对电机转子回路及进相器可控硅使用寿命有一定影响）。 （2）在整机设计中充分考虑可靠性设计冗余值问题，设置必要而且可靠的进相器自我保护功能，既能确保进相器可靠工作，又能保证电机的运行安全，从而避免了其他公司进相器因保护功能过多、保护功能自身可靠性较差致使进相器经常产生误动作，而影响进相器正常使用、甚至影响生产的毛病。 6、目前国内进相器市场较混乱，各种类型的生产厂家良莠不齐，绝大多数生产厂家都是那种散件购入整机卖出的短期投机行为者，真正掌握该技术的厂家仅有几家，而真正具备进相器设计能力的厂家更是寥寥无几。我公司进相器核心技术具有自己的知识产权（自行设计、生产），而且目前国内投入使用的最大功率的静止式进相器也是我公司生产，这应该是我公司在进相器技术设计与技术实力的最直接体现。 7、国内同行中唯有我公司生产的WP系列静止式进相器被国家列为2001年度国家级重点新产品，并无偿给我公司拨款120万元作为静止式进相器规模化生产的设备投入专项资金，且国内同行中唯有我公司生产的突变式静止式进相器被国家发改委列入2008年新增中央预算内投资计划，该产品被列为2009年度湖北省重大科技专项计划。 8、我公司拥有进相器的多项实用新型和外观专利，并利用新技术保持持续性的改进，以不断保持技术的先进性和性能的提升。 四、使用环境条件 1、环境温度： 最高温度 +40℃，最低温度-40℃； 2、相对湿度： 日平均不超过95%，月平均不超过90%； 3、海拔高度： 不超过2000m； 4、地面倾斜度：不超过50； 5、安装地点: 无火灾、爆炸危险、化学腐蚀及剧烈振动； 6、电源要求：三相交流380±10%，50Hz，容量根据大小确定； 注：若有特殊使用条件，请在订货时与我公司声明和协商。 五、产品标准 WP系列静止式进相器，符合以下标准： Q/XWZ1-2006 WP系列静止式进相器 GB/T14048.1-2012； GB 7251.1-2013； 六、技术参数 产品型号 技术参数 WP- 400 WP- 600 WP- 800 WP- 1000G WP- 1200G WP- 1400G WP- 1600G WP- 1800G WP- 2000G 适用电机 电机 功率 ≤245 245- 570 570- 1250 1250- 2500 1250- 2500 2500- 4000 2500- 4000 2500- 4000 4000- 6000 转子 电流 ≤420 420- 560 560- 750 800- 900 900- 1100 1100- 1300 1300- 1500 1500- 1700 1700- 1900 额定 电压 380 ≥3000 380 ≥3000 380 ≥3000 ≥3000 定子电流降低 10%-20% 功率因数 0.95以上 降低线损、铜损 20%-30% 降低电机温升（℃） 8-10 外型参考尺寸 进相器型号 适配电机参数 外型尺寸 额定转子电流（A） 额定功率（KW） 额定电压（V） 宽 深 高 WP5-400D ≤420 ≤245 380 930 760 2000 WP5-400G ≤420 ≤245 ≥3000 930 760 2000 WP5-600D 420560 245570 380 930 760 2000 WP5-600G 420560 245570 ≥3000 930 760 2000 WP5-800D 560750 5701250 380 1030 800 2000 WP5-800G 560750 5701250 ≥3000 1030 800 2000 WP5-1000G 800900 12502500 ≥3000 1230 960 2000 WP5-1200G 9001100 12502500 ≥3000 1230 960 2000 WP5-1400G 11001300 25004000 ≥3000 1330 1060 2200 WP5-1600G 13001500 25004000 ≥3000 1330 1060 2200 WP5-1800G 15001700 25004000 ≥3000 1390 1160 2200 WP5-2000G 17001900 10006000 ≥3000 1430 1160 2200 说明：由于器件的特殊性，可能导致外形变化 七、联锁信号 本设备须与电机高压控制柜和液阻起动柜协调运行，故设有如下接口： 信 号 意 义 类 型 去 向 备 妥 主电机可以起动 无源接点 去高压柜、中控柜 已进相 表示进相器已投入 无源接点 去中控柜 运 行 表示电机已起动完毕 无源接点 来自液阻柜 外部进相 中控室发出的进相命令 无源接点 来自中控室 外部退相 中控室发出的退相命令 无源接点 来自中控室 故障分闸 表示进相器严重故障须分闸 无源接点 去高压柜 八、订货须知 订货时请提供设备型号及下列资料： 1、产品型号、名称及数量； 2、电动机型号、额定功率、定子电压、定子电流、转子开路电压、转子电流、额定转速及负载状况、额定功率因数、主回路电流互感器变比； 3、设备表面颜色； 4、高原、高海拔（＞2000m）、高寒（＜-25℃）、高温（＞+40℃）、盐雾严重污染、高湿度地区的客户应事先说明； 5、若有其它特殊要求（如增加防护等级），可与我公司协商订货。  |
