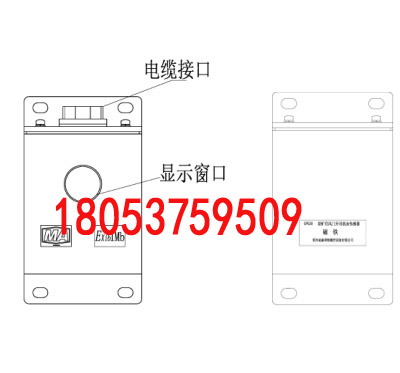

GFK30矿用风门开闭状态传感器, GFK30风门开闭传感器

GFK30型矿用风门开闭状态传感器（以下简称传感器）是一种允许在煤矿井下正常使用的矿用本质安全型设备，主要监视风门开/闭的状态，并将对应的状态转换成电信号，提供给分站采集。

2  适应的环境条件

a) 环境温度：           0℃＋40℃；

    b) 平均相对湿度：       不大于98%（＋25℃）；

    c) 大气压力：           80kPa116kPa；

    d) 无显著振动和冲击的场合；

    e) 煤矿井下有甲烷爆炸性混合物但无破坏绝缘和腐蚀性气体的场合。

3  技术参数

  3.1 防爆型式

矿用本质安全型，防爆标志为  “ExibⅠMb”。

  3.2 供电电源

  a）工作电压：直流9V~24V；

  b）工作电流：≤15mA。

  3.3 输出信号(出厂时只有一种)

  3.3.1 RS485信号

  a）半双工通信方式，信号速率为2400bps；

  b) 最大传输距离：2km（使用MHYV煤矿用阻燃电缆，其单芯截面积为1.5mm2）；

  c) 信号电压峰峰值：2V~12V。

  3.3.2 无源触点信号

  a）导通时电阻不大于1Ω，截止时不小于1MΩ；

  b）最大耐压：直流28V；

  c) 最大允许通过电流：100mA。

  3.3.3 电流信号

  a）电流类型：1mA/5mA、0mA/5mA、5mA/10mA、0mA/10mA（对应风门的开/闭状态）；

  b) 信号范围：0mA时，≤0.05mA；1mA时，1mA1.4mA；5mA时，4.5mA5.5mA；10mA时，9mA11mA；

  c) 负载能力：≥1kΩ（10mA时，≥500Ω）。

  3.4 动作距离：30mm~90mm；复位距离：40mm~100mm。
