集中式焊接烟尘净化系统，焊接车间除尘方案

青岛重业环保设备有限公司专业致力于各种不同的焊接环境下的空气净化处理，可以针对特殊的焊接设备和焊接环境所需的净化装置进行专业的设备研发和定制加工。当焊接工位数量增加时，多个工作点的烟尘需要收集净化，我公司可根据客户现场要求可进行整体系统设计及安装。青岛重业环保中央焊接烟尘净化系列产品适用于汽车制造厂、车辆制造厂、造船厂、集装箱、机械加工、机械配件等制造厂等大型铆焊车间。

目前我公司焊接烟尘处理方法主要有：
1, 焊烟外排
在焊接工作区域的每个工位上方安装有一定长度的吸气臂,使其活动半径完全覆盖整个焊接工作区域。
采取负压吸收方式,焊接烟尘通过吸气臂,管路变径等,最后经过风机高空排放。
这种方式从源头上直接吸走有害焊接烟雾,从而达到保护操作工人的目的。
2, 焊烟净化
由兆星吸气臂将产烟点收集到的烟尘颗粒吸入中央焊烟净化主机,经过滤后将洁净的空气排放出去。
主机可置于室内或者室外。
主管道可根据客户需要选用PP或者镀锌螺旋风管。
吸气臂根据客户现场需求采购骨架外置型吸气臂和骨架内置型吸气臂。

一．青岛重业环保集中式焊接烟尘净化系统系统特点：

1，在每个废气释放点上方有特殊设计的吸气罩口，有效清除废气，减少空气污染。

2，对焊接烟尘（0.3μm）的过滤效率可达99.97%，并能保持极高的气流量。

3，根据烟尘性质的选择了相应的过滤媒介，以满足不同性质烟尘的净化处理。

4，配备高性能的涡轮风机，吸风量大，工作噪声低。

5，极好的吸收稳定性。

二.焊接烟气的危害

操作者长时间在焊接烟气环境下工作,吸入过量有毒物质,将会引起头痛、恶心、哮喘、慢性支气管炎等症状,严重影响身体健康,同时也影响正常生产。

三.净化系统对企业的重要性

正确选择工业空气净化设备对每个企业都是一个重要决策。员工的健康与安全是利益攸关的大事，生产利润也有赖于这一选择。

为什么净化系统对操作者非常重要?

1、改善工作环境;

2、阻止了有害气体的吸入;

3、促进双方的合作关系;

为什么净化系统对企业非常重要?

1、减少操作者对工作环境的抱怨;

2、降低操作者因身体原因给公司带来的损失(生病);

3、减少停工造成的损失;

5、降低烟尘对机器和产品的磨损;

6、满足环境及卫生方面相关法律法规的要求;

7、提高企业形象,宣传企业理念。

四、青岛重业环保多工位中央焊接烟尘净化系统构成
  中央烟尘净化系统由吸尘风机、净化主机、控制系统、吸尘管路、净化配件、吸尘操作组件构成。

吸尘风机和净化主机根据中央吸尘系统要完成的具体要求来选定。具体包括吸尘管路管道通径、管道长度；系统最多最少同时操作人数；所吸物料对象物理、化学性能；主机和系统所处环境等多种因素。

控制系统：根据系统要求设计、制作。

吸尘管路：管路材料根据系统要求可选碳钢管、不锈钢管、耐负压塑料管等，一般采用专用PVC管材及弯头配件，具有表面光滑、污物附着力低的特点。

净化配件：有多种风格，塑料、金属多种材料根据环境和系统要求具体选择。

吸尘操作组件：根据所吸附物料、废气性质、吸取空间、所吸附对象不同选择不同材质、不同形式吸头和操作软管。

五.设计及制造要求：

1、净化系统设计要达到国家排放标准GB16297-1996新污染源排放极值二级及所在市地方标准。

2、净化装置要求操作简单，运行平稳，安全可靠，符合电机类设计标准。

3、净化系统投资经济，运行费用低为原则。

据有关数据统计，中国将在未来两年内，对全国120多个大中型城市进行统一PM2.5空气质量检测，随着工业现代化的推进，不断产生的工业废气，粉尘灰尘已经严重的影响了我国的生态以及气候环境，原来的蓝天白云，月圆新夜也随着粉尘的聚集越来越少，青岛重业环保设备有限公司根据以上情况设计生产了专业净化电焊烟尘，二保焊烟尘，各种激光焊接烟尘的专用设备，设备分为单臂式焊接烟尘净化器，双臂式焊接烟尘净化器，中央集尘式焊接烟尘净化器，上文中我们对移动式焊接烟尘净化器进行了详细的分析，一下介绍一下我公司专门针对各种车间内部产生的电焊烟尘，焊接烟尘进行统一集中处理的中央集尘焊接烟尘净化器

    DZ型中央集尘焊接烟尘净化器是专为大型车间内电焊烟尘，焊接烟尘，等废气烟尘净化而设计生产的净化设备，主要适用于汽车零部件厂家，车体焊接车间，钢圈生产企业，机械框架焊接生产线，以及各种自动焊接流水线的整体焊接烟尘净化，DZ型焊中央集尘接烟尘净化器技术参数：

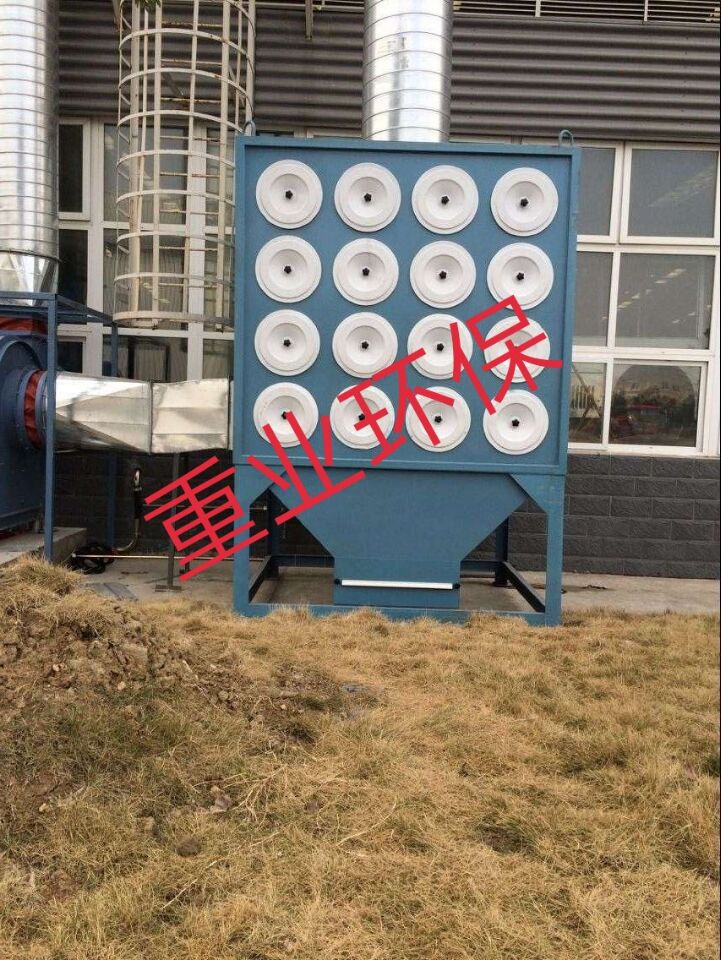

1.  青岛重业环保中央集尘焊接烟尘净化器为整机立式结构，机体分为舱外集尘口，初级

防渣板，旋风尘降室，除渣器，高效滤芯净化舱，滤芯清灰反吹孔（螺旋状）

，离心风机法兰接口，高效净化舱（含离心风机，高效滤芯净化舱），螺旋降

压排气道，反吹自动清灰系统

2.  焊接烟尘净化器采用立式脚架固定，可以方便客户焊点的集中处理

3.  重业环保焊烟净化器率先提出整机模具生产，保证净化主机整机密封性，同

时风压能控制在1.1pa-5.5pa的风损。

4.  中央集尘焊接烟尘净化器配备360°万向自动悬停吸气臂，可以适应任何角度的

烟尘捕捉，应对特殊工件焊接方位无法固定的疑难。本吸气臂含有：集尘罩，

钢制悬停骨架，固定法兰，密封橡胶圈，吸气臂管道（防火防静电式），

5.  DZ型焊接烟尘净化器在行业中率先提出使用“美国陶氏”金属覆膜防静式

滤筒，金属防静电滤芯是现时唯一利用金属屏蔽效果的滤芯，金属屏蔽具有

很高的导电性能，其中作用是防静电、中和回收粉末之间电荷，使粉末难以附在

滤芯介质上，易脱粉，不堵塞，增加回收效率。寿命比市面上的纤维滤芯长3-5

倍；回收粉末难以附在介质上，使过风量增加高达30%；易清粉、低粉末把持，

一般纤维滤芯把持回收粉达8公斤以上，而金属防静电型滤芯只有1-2公斤持粉

量；金属防静电滤芯具有抗静电跳火、防爆功能，适用于干燥和粘性较少的粉

尘。这样既降低了主机内高效净化舱的集尘率，同时也易于回收和清除滤芯尘

埃，保证主机高效过滤风量，每千时能提高过滤风量50000m3/h，极高的增加了

本设备的净化效率。

6. 焊接烟尘净化器风机为离心式右旋转风机。为保证主机运行平稳本设备额定设计为降压启

动，风机型号全压风量为选型性设计，主要是技术人员再详细了解客户烟尘流量

后推荐使用，以保证最大化的节省使用成本

7 焊接烟尘净化器主机内部采用高效防火消音材料密封保证使用过程的平稳和低噪音，

并具备响应应急电压保护

8 焊接烟尘净化器主机内部配备电磁脉冲控制系统，在配有气源的情况下能达到自动反吹

清灰过程，从而气高整机的使用寿命，保证初级过滤系统，高效过滤系统的高

效净化效果！

9    主机型号及重要参数：

型号DZ   功率3.0kw  风量5000m3/h 电压380v 尺寸   700*950*1400

型号DZ   功率4.0kw  风量6000m3/h 电压380v 尺寸   850*1010*1680

型号DZ   功率5.5kw  风量8000m3/h 电压380v 尺寸   950*1200*1780

型号DZ 功率7.5kw  风量12000 m3/h  电压380v 尺寸  1200*1400*1860

型号DZ 功率11 kw  风量180000 m3/h 电压380v 尺寸  1340*1590*1990

型号DZ 功率15 kw  风量23000 m3/h  电压380v 尺寸  1459*1680*2300

重行立道 业恒善德！择了我们的产品既是选择了我们的服务，实事求是我们

的原则，专业的数据分析以及设计能力是我们发展壮大的核心竞争力！多年来

我公司技术市场人员已经累计10万公里的行程为客户提供真挚的服务，为您提

供洁净的工作环境是我们的愿望，也期待客户的垂电咨询！

青岛重业环保专业电焊烟尘处理设备生产厂家，本设备为青岛重业环保设备有

限公司技术项目组编辑提供，我公司保留一切最终解释权！如有具体技术问题可咨询24小时服务热线13969756211，设备配件品牌为公司定点采购商，主机结构设计已申请国家实用新型技术专利！
