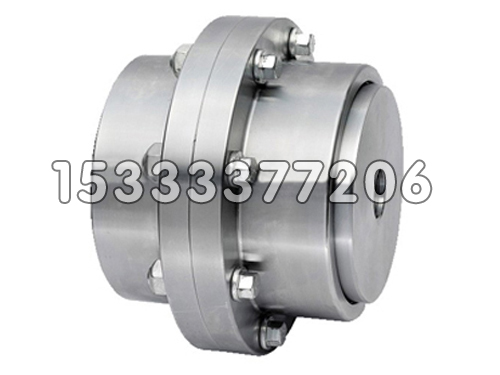

泊头志盛供应鼓形齿式联轴器型号全

鼓形齿式联轴器属于刚挠性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，与CL型直齿式联轴器相比，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。

鼓形齿式联轴器的分类：

GCLD 型—鼓形齿式联轴器 (JB/T 8845.1 — 2001)

WGP 型—带制动盘鼓形齿式联轴器( JB/T7001 — 93)

WGC 型—垂直安装鼓形齿式联轴器(JB/T7002 — 93)

WGZ 型—带制动轮鼓形齿式联轴器(JB/T7003 — 93)

WGT 型—接中间套鼓形齿式联轴器(JB/T7004 — 93)

TGL 型—尼龙内齿圈鼓形齿式联轴器 ( JB/T5514 — 91)

WGJ 型—接中间轴鼓形齿式联轴器(JB/T8821 — 1998)

NGCL 型—带制动轮型( JB/ZQ4644 — 97)

NGCLZ 型—带制动轮型 (JB/ZQ4645 — 97)

WG 型—带制动轮型 (JB/ZQ4186 — 97)

CL型齿式连轴器

CLZ型齿式连轴器

NL 型—尼龙内齿圈鼓形齿式联轴器 (DB 3202-87)

鼓形齿式联轴器的特点：

1、承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高1520%；

2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o；，而鼓形齿式联轴器的许用角位移为1o；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；

3、鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长；

4、外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。

5、传动效率高达99.7%。 基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。UMA生产的鼓形齿式联轴器品种规格齐全，并符合相应的标准。 鼓形齿式联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。
