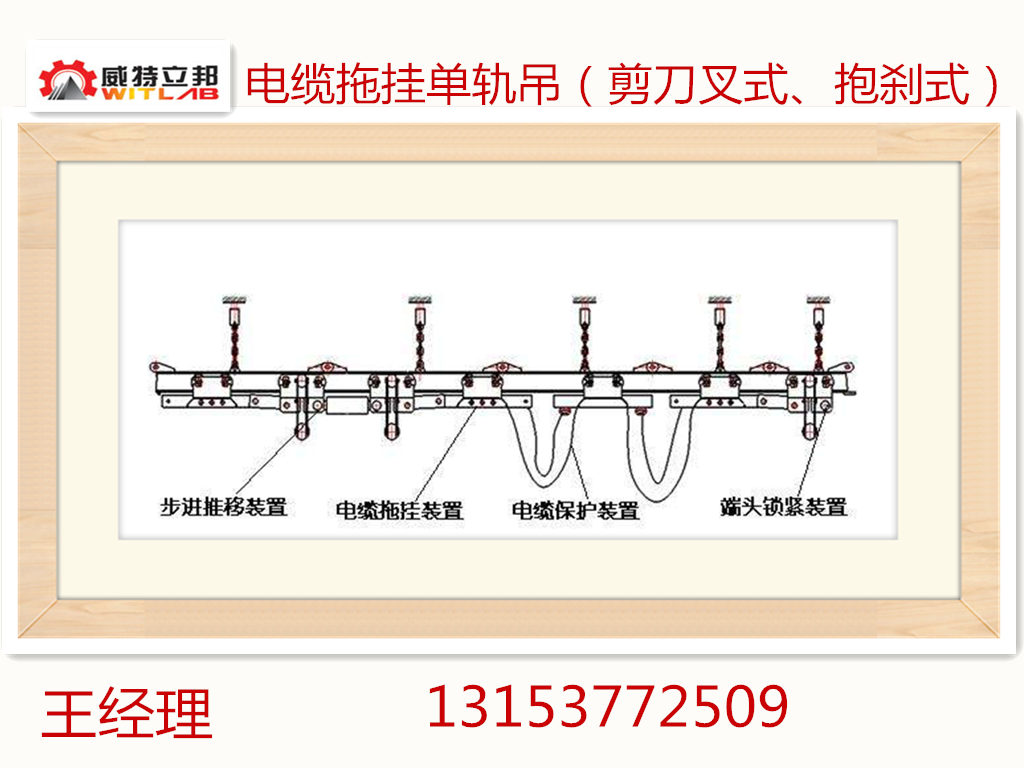

设备介绍电缆拖挂单轨吊（剪刀叉式、抱刹式）操作省事省力，还节省空间，只需操作阀手把就可以达到前推后移的作用。

该设备利用锚杆和链条吊挂在综采工作面运输巷道一侧的顶板下,将井下工作面设备的动刀电和高压胶管铺挂在一系列带滑轮的工作小车上,使用油缸与四连杆组成的液压步进式推拉装置,利用LTF面M有的乳化液泵站作动力,操作液压控制阀手把,实现电缆沿着顺槽的吊挂和移动。电缆拖挂单轨吊(以下简称单轨吊)是用于煤矿井下综采工作面各种电缆,高压胶管的吊挂,移动及口认的专用设备。

主要特点：

1,工作面的动力电缆只需一次铺设,电缆的前后移动只需动作操纵阀手把,操作方便、灵活。

2、减少电缆移动次数,减轻工人劳动强度。

3、单轨吊的液压系统借用综采工作面的乳化液泵站为动力源,无需另设泵站,既节能又减少了设备空间。

4,采用推拉装置及刹车装置等自锁机构,保证设备使用安全、可靠。

5、采用先进、成熟的液压元件,设备故障率低。

6、设计新颖,操作简单、维护方便。

标准配置：（150米长度）

轨道(3m/根)：50根 滑轮小车B：6辆 短拉杆：4根 短链条：51根

液压推拉装置：1套 滑轮小车C：3辆 电缆托架：2件 长链条：15根

刹车装置：1套 长拉杆：1根 缓冲装置：2件 卸扣：51件

滑轮小车A：40辆 中拉杆：1根 乳化液管托架：45件 电缆扎带：400条
