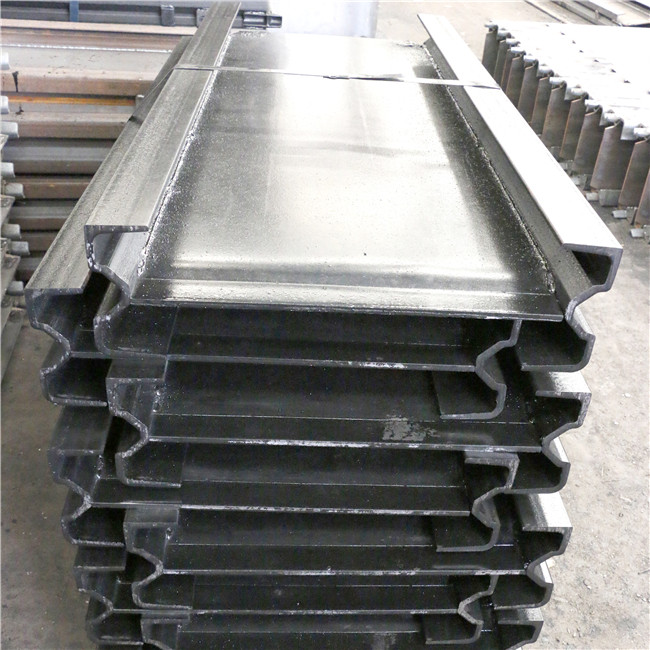

中部槽

 刮板机中部槽是刮板输送机的机身，由中板和槽帮刚等组成，上槽运煤下槽供刮板链返程用。传统刮板机中部槽的中板对接后表面的平面度有较大误差，增大了刮板运行阻力，加速了中板的非正常磨损。我单位生产的刮板输送机耐磨中部槽和普通型的相比，其使用寿命平均延长了2-3倍，大幅度减少了返修工作量，显著提高了煤矿经济效益。

规格型号    主要尺寸（mm）    锰板厚度（mm）
SGB630/150C        长：1500               宽度：630  14
SGB620/40T          长：1500               宽度：620  10
SGB620/40Z          长：1500               宽度：420  10
SGB420/30            长：1200               宽度：420  8（6）
SGD420/22-30       长：1200               宽度：420  8（6）
SGB26                  长：1200               宽度：420  8（6）
SGD320/17B          长：1200               宽度：320  6

刮板机中部槽主要用于煤矿井下刮板输送机和转载机。刮板机中部槽是刮板输送机的机身，由中板和槽帮刚等组成，上槽运煤下槽供刮板链返程用。本实用新型涉及煤矿井下刮板输送机技术领域，中部槽具体地说是一种新型刮板机中部槽。传统刮板机中部槽的中板对接后表面的平面度有较大误差，增大了刮板运行阻力，加速了中板的非正常磨损。运行时刮板机中部槽会出现上下起伏角度，易使搭接板损坏。同时，铸造挡板槽帮上支撑锻造轨座的弯联接板，也存在联接强度较低，刮板机中部槽使用寿命短的问题。本实用新型的每块中板的两端为凸凹台阶接口；刮板机中部槽在弯联接板上焊有垫板，在弯联接板和垫板的顶部焊有筋板，在弯联接板和垫板上开有联接输送机电缆槽的长圆孔、沉孔。

 规格型号         主要尺寸（mm）          锰板厚度（mm）
SGB630/150C        长：1500            宽度：630  14
SGB620/40T        长：1500             宽度：620  10
SGB620/40Z        长：1500             宽度：420  10
SGB420/30         长：1200             宽度：420  8（6）
SGD420/22-30       长：1200             宽度：420  8（6）
SGB26            长：1200            宽度：420  8（6）
SGD320/17B        长：1200             宽度：320  6
