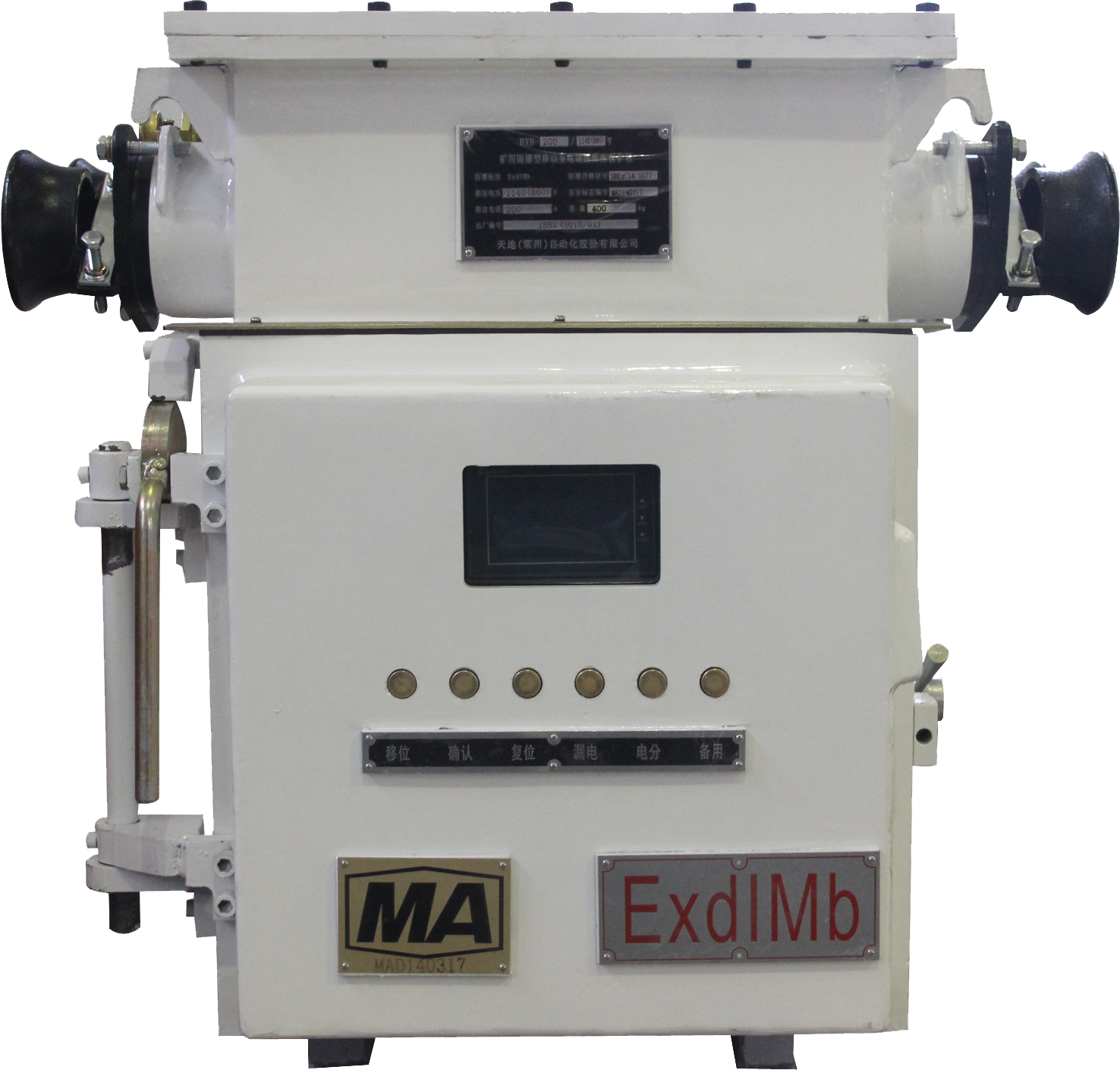

产品特点![]()
与移变高压开关配套组成低压侧故障分断变压器高压侧电源的运行模式；
![]()
所有故障均通过信号线驱动高压侧真空断路器分断，从而降低了分断电流，同时克服了变压器低压绕组至低馈开关回路漏电不能分断故障点的死区问题；
![]()
保护箱分为两侧四回路出线，能够满足多负荷的连接；
![]()
以可编程序控制器为控制核心，通过程序来实现各种计算及保护，性能稳定、保护精确、维护简单；
![]()
采用液晶工控屏进行电量参数显示及汉字故障界面显示，用人机对话方式进行参数设置(只需设定额定电流值，其它参数PLC自动生成)；
![]()
保护箱具有过载、短路、漏电、漏电闭锁、过压、欠压、后备跳闸保护功能；
![]()
通过RS485口进行远程通信与控制。
技术参数 | 基本参数 |
| 额定工作电压(Ue) | 3.3 kV | 1.14 /0.66 kV |
| 最高工作电压 | 3.6 kV | 1.2 /0.69 kV |
| 额定工作频率 | 50 Hz |
| 主回路额定电流(Ie) | 4002000 A | 4002000 A |
| 配套变压器最大容量 | 1008000 kVA |
| 外形尺寸 (mm) | 640 ×840 ×875（四回路） |
| 重量 | 268 kg |
| 配合法兰 (mm) | 600×600 |
| 综合保护器功能及参数 |
| 短路保护 | 短路整定时间：110倍 步长1 | 动作时间：t＜0.1 s |
| 过载保护 | 整定电流Iz：0.11 Ie连续整定 | 动作时间：反时限特性 |
| 欠压保护 | U＜75%95% Ue | t≤20 s 时间可调 |
| 过压保护 | U＞115%125% Ue 可调 | |
| 漏电保护 | 系统电压 | 漏电电阻 | 闭锁电阻 | 动作时间 | 延时时间 |
3.30 kV | 50 kΩ | 100 kΩ | 1 kΩ电阻接地
动作时间
＜0.2s |
01步长0.1
|
1.14 kV | 20 kΩ | 40 kΩ |
0.66 kV | 11 kΩ | 22 kΩ |
0.38 kV | 3.5 kΩ | 7 kΩ |
| 过载保护反时限特性 |
| 实际电流/整定电流 | ≤1.05 Iz | 1.2 Iz | 1.5 Iz | 2 Iz | 6 Iz |
| 动作时间(s) | ∞ | ＜120 | ＜60 | ＜20 | 可返回时间＞8 |
