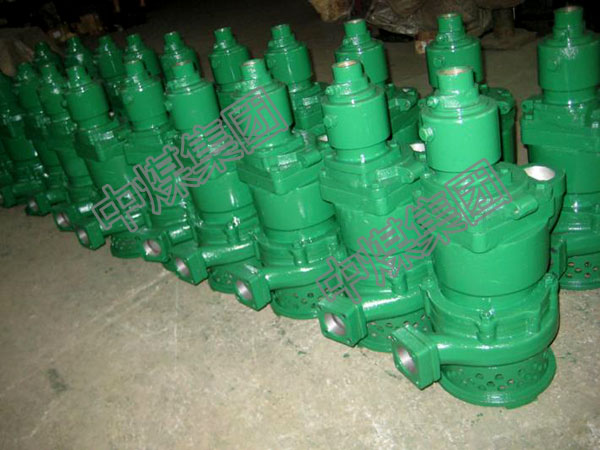

FQW15-35/K矿用风动潜水泵产品介绍

FQW15-35/K矿用风动潜水泵型号意义

FQ——矿用风动潜水泵

W——输送介质代号：污水

15——额定流量：15m3/h

35——额定扬程：35m

K——水轮型式特征代号：开式

FQW15-35/K矿用风动潜水泵技术参数

型号：FQW15-35/K

额定流量Q m3/h：15

额定扬程H m：35

额定风压P MPa：0.55

额定耗气量Q m3/h：140

噪声dB：50

最 大流量m3/h：30

最 大颗粒mm：6

出水胶管内径mm：38（1.5英寸）

进胶管气内径mm：25（1英寸）

外形尺寸mm 长×宽×高：400×260×430

FQW15-35/K矿用风动潜水泵正常运行条件

1．泵潜入水下的深度不超过0.40m；

2．输送介质温度不超过40℃；

3．工作环境温度（2~40）℃；

4．输送介质的PH在4~10范围内；

5．含固体颗粒的最大直径不超过3mm，其体积浓度不超过2%；

6．泵动力用压缩空气,压力在（0.45~0.70）MPa范围内，并能满足耗气量要求。

FQW15-35/K矿用风动潜水泵工作原理及特点
