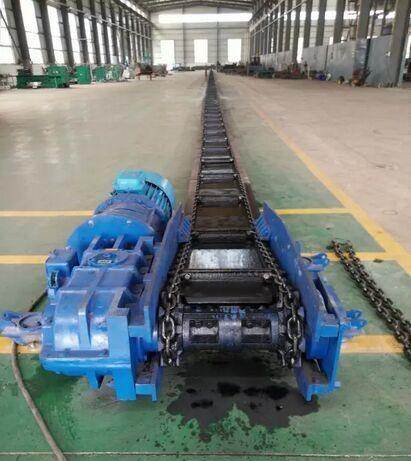

SGD420/22型刮板输送机  SGD420/22型刮板输送机特点  SGD420/22型刮板输送机图片  SGD420/22型刮板输送机参数

SGD420/22型刮板输送机传动部主要是由电动机、转轴器、减速器、传动链轮、紧链器、盲轴、机头架等组成。电动机、减速器与机头架采用平行布置的型式。我们中煤专业制造30年，给您最好的质量保障，我来给您具体介绍介绍，欢迎来电咨询，期待与您的合作！

简介：SGD420/22型刮板输送机的配套电动机为YBS-22-4型防爆电动机。为了满载负载起动的要求电动机的起动转矩和最大转矩均为额定转矩的2.7倍。电动机的温升欲度较大，在频繁启动的条件下，也能良好运行。

SGD420/22型刮板输送机采用JS-30型减速器，该减速器为三级减速，渐开线齿轮传动。总传动为22.24。首级为圆弧锥齿轮，第二级为圆柱斜齿轮，第三级为圆柱直齿轮。

机头架是一整体焊接构件。传动链轮轴线孔即为安装减速器或盲轴的定位孔。机头架两侧板上缘有供插挂链钩的孔。每一侧板上有一个用来安装减速器的φ200和6个φ26孔。

紧链装置是刮板输送安装、拆卸或变更铺设长度以及调整紧力时程紧刮板链用的。紧链装置包括紧链挂钩两部分。

优点：

1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。 　　

2、能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。 　　

3、机身矮，便于安装。 　　

4、能兼作采煤机运行的轨道。 　

5、可反向运行，便于处理底链事故。 　　

6、能作液夜支架前段的支点。

参数：

输送机型号 SGD420/22

电动机型号YBS-22-4

输送量 60T/H

功率22Kw

转速1470r/min

机头高度540mm

电压380/660V

刮板链速度0.66m/s

刮板链圆环链规格Φ18*64mm

中部槽长*宽*高1200*420*150mm

每条圆环链破断拉力≥250KN

每节质量66kg

单链中心距离700mm

整机质量10612kg

减速器传动比22.24
