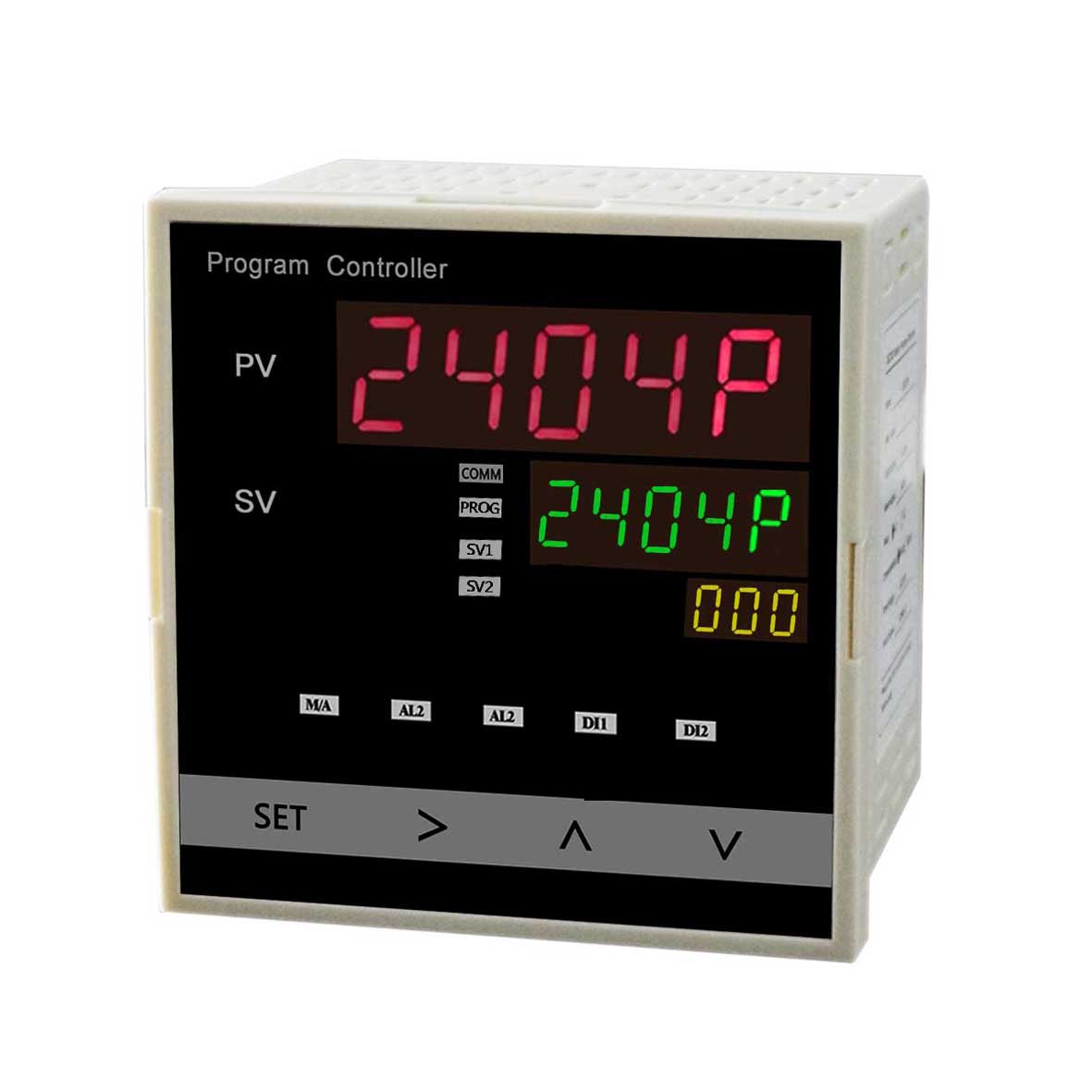

2400系列程序过程控制器是采用测量控制技术设计的工业过程控制仪表。采用硬件和软件设计技术，具有测量和控制精度高等特点。

支持9条工艺曲线，每条可设定24段程序曲线，可以实现24段曲线的过程控制，可以根据需要在24段曲线中实现继电器动作输出、5组PID调用等实用功能。实现曲线过程控制复杂需求。支持分组输出限幅，可设置时间和设定输出限制百分比，保护负载。

本程序过程控制器具有加热和制冷双输出控制功能。

第二辅助输入通道具有：加热器断线报警功能、远程DCS遥控设定设定值SV。双传感器高低温切换，双传感器冗余等功能。

开关量光隔输入2组，可以实现各种应用功能的灵活应用切换。

本过程控制器具有32种常用工业信号传感器输入功能。

控制输出类型有：继电器、模拟线性信号、固态继电器输出（晶体管）、可控硅（可直接驱动5安以下电器设备）。

本程序控制器具有非常方便的人机对话接口设计，按键操作简单便捷。在程序曲线执行时可以提示当前剩余时间和当前设定值等功能。

程序曲线本地编辑输入简单方便，程序段曲线具有掉电数据保持功能，上电报警免除功能。

采用控制算法适应各种运行工况。

产品特点

五位数码管显示和状态显示窗口

标准MODBUS RTU 通讯

支持9条工艺曲线，每条可设定24段程序曲线

分组PID，适合各种特性负载

远程模拟设定、通讯控制、加热器断线保护等功能

支持PT1000输入

采用改进型DK PID算法，让控制更精准

带传感器馈电供电功能，抗干扰设计

输入

K

S

R

T

E

J

B

N

WRe3-WRe25

WRe5-WRe26

Cu50

PT100

PT1000

080Ω

0400Ω

05000Ω

010mA

020mA

420mA

020mV

0100mV

-20+20mV

-100+100mV

01V

02V

05V

15V

010V

210V

-5V+5V

-10V+10V

输出

 1                           4-20MA

  2                           0-20MA

  3                           0-10MA

  4                         继电器输出

  5                      晶体管固态输出

  6                         可控硅输出

  7                               无

通讯

标准MODBUS RTU 通讯

报警

2路继电器输出

其它详细参数

1 . 控制周期：50mS/100mS

2 . 测量精度：0.1%FS（采用24位AD）

3 . 采样速率：20Hz/10Hz

4 . 控制输出：

    模拟信号：4-20MA、0-20MA（<500Ω） 、0-10MA（<1kΩ）

    继电器：2A（250V AC）

    固态继电器（晶体管）：22V  20MA

    可控硅：6A  250V AC

5 . LED数码管：三排显示

    第一排PV 5位，第二排SV 5位，第三排信息窗3位

6 . 信号测量输入阻抗：电压≥500KΩ，电流≤120Ω，热电偶≥500KΩ

7 . 电阻采用三线制测量，信号传输导线每根线电阻不大于10欧

8 . 标准MODBUS RTU 通讯协议。两线制RS485

    校验方式：无校验、奇校验、偶校验

      通讯速度：4800BPS、9600BPS、19200BPS

      通讯地址范围：1~247

9.   设备供电：86~260V AC (47~63HZ)

10. 隔离电压：输入、输出、电源三者隔离电压2300V AC  /1MIN

11. 使用温度：0~60℃

12. 储存条件：温度-40℃~80℃；湿度10%~90%RH

13. 外形尺寸：96*96mm(开孔尺寸92*92mm)、96*48mm(开孔尺寸92*44mm)

14.EMC标准：EN61326*

15. 安全标准：EN61010和UL3121

16. 防护等级：IP66

17. 功耗：7W

选型尺寸

外形尺寸：96*96*109mm

开孔尺寸：92*92mm
