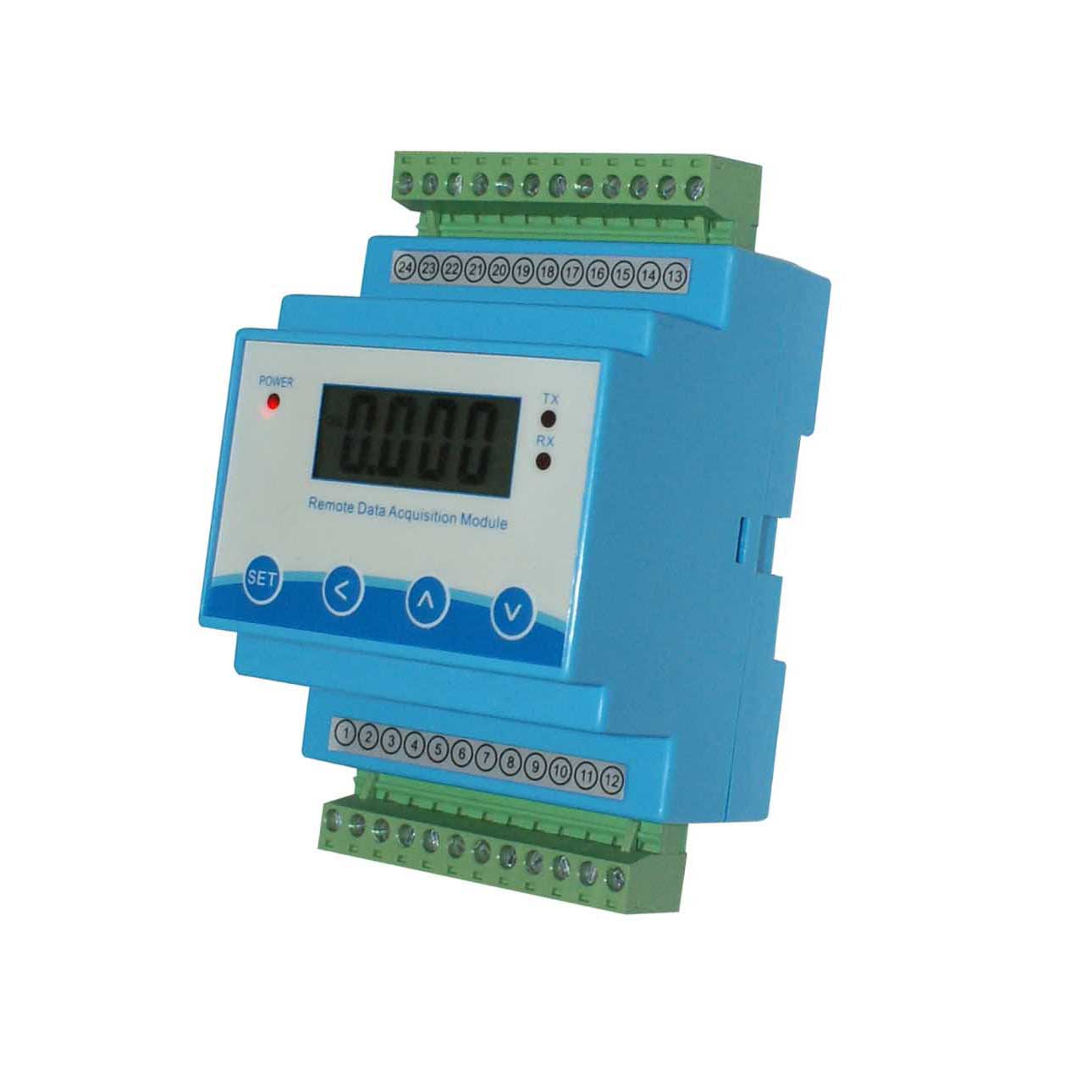

DK5041是四路输入模拟量采集模块，四路输入信号，通道可不同输入信号。一路DA功能（可选择为通讯控制DA或变送功能切换）。内部采用20位高精度测量AD ，带液晶显示各通道值。

产品特点
1.  DK5041远端数据采集模块是集信号采集、变送、DA输出等一体化的智能模块，可测量4路24种常见工业标准信号，采用标准的两线制ModBus RTU通讯方式。该模块广泛应用于各种工业测控系统。
2 . 采用电子技术，以高速信号处理器、微处理器为核心的数字式智能型数据采集变送模块。
3.  可测量独立4路24种常见工业标准信号，即可以4选1变送输出其中一路信号给远程，也可以通过参数设定选择做通讯远程给定DA用。
4.  配有光电隔离的RS-485通讯接口，采用ModBus RTU通讯规约。电路设计采用输入、电源、输出三端隔离。

输入

输出

0-（0-5V/0-20mA/0-10mA)

1-(1-5V/4-20mA)

通讯
光电隔离MODBUS RTU 通讯

报警
无

其它详细参数
输入通道数：    独立4路，可不同输入类型
输入信号范围：  24种常见工业标准信号
A/D转换分辨率： 18BIT
A/D转换时间：   13SPS
D/A转换分辨率： 16BIT
D/A转换时间：   10M SPS
通讯方式：      RS485接口，两线制
驱动距离：      1200米
通讯速率：      4800，9600，19200
通讯数据格式：  一位起始位,八位数据位,一位停止位
通讯协议：      MODBUS RTU
供电电压：      DC24V±10%
隔离电压：      2000V AC

选型尺寸

外形尺寸：88mm * 72mm * 59mm

35mm导轨安装

选型示例

DK5041-IN1:X(Y-Y)-IN2:X(Y-Y)-IN3:X(Y-Y)-IN4:X(Y-Y)-OUT:X(Y-Y)-DA:X

Dk5041：产品型号。
IN1:X(Y-Y) : IN1表示第一路输入，X为输入信号类型，括号内Y-Y为输入信号范围。
IN2:X(Y-Y) : IN2表示第二路输入，X为输入信号类型，括号内Y-Y为输入信号范围。
IN3:X(Y-Y) : IN3表示第三路输入，X为输入信号类型，括号内Y-Y为输入信号范围。
IN4:X(Y-Y) : IN4表示第四路输入，X为输入信号类型，括号内Y-Y为输入信号范围。
OUT:X(Y-Y) : X(1-5选择，1-4对应变送的通道值，5做通讯给定DA用），(Y-Y )表示对
                    应的变送范围。当做为远程通讯给定用时，为默认的通讯给定的16位数值
                   （0-65535）。
DA:X : DA表示DA变送输出，X对应的输出信号类型，如：4-20MA 写成4MA20,
举例：客户需要测量1路K型热电偶，1路20MV压力传感器信号0-2000帕，1路4-20MA信
          号0-5000，1路0-5V信号0-8000，DA做通讯给定控制用 4-20MA.
       选型代码为：
        DK5041-IN1:K-IN2:0MV20(0-2000)-IN3:4MA20(0-5000)-IN4:0V5(0-8000)-OUT:5-DA:4MA20
