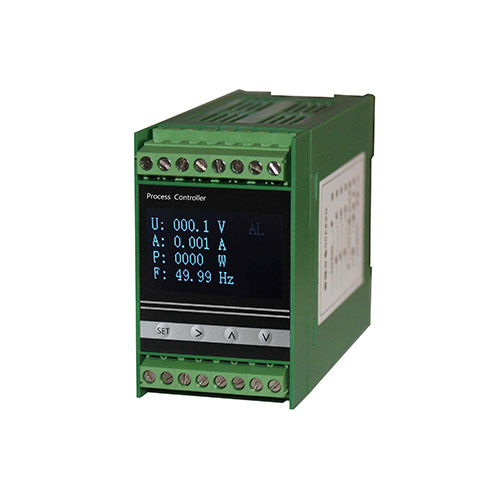

DK62DND单相高精度直流多功能表 导轨电量变送器

 DK62DN系列单相真有效值多功能表,包含DK62DNA和DK62DND两款。可以作为单相交直流测量变送应用。产品具有两路电量变送功能。安装采用标准导轨安装方式。产品可以测量交直流的功率、电压、电流值。交流测量采用真有效值测量方式。直流测量非常精确。产品同时具有标准MODBUS RTU 通讯。

本产品同时具有显示和按键操作功能。实现专业化和高精度功能化测量。 直流测量可以广泛应用于风电、光伏、新能源应用领域。

产品特点

支持2路变送输出；

支持标准MODBUS RTU 通讯功能（光电隔离）；

电压兼容交直流多量程输入，可配电压互感器扩展量程；

电流兼容交直流多量程输入，可配电流互感器扩展量程；

数字滤波，有效滤除干扰，消除非临界跳字；

可实现2路继电器报警；

真有效值测量电压、电流、功率，可测量电能。

输入

电压量程：AC500V、 AC100V

电流量程：AC5A、AC1A

电压量程：DC500V、 DC100V

电流量程：DC5A、DC1A 、DC5V

输出

4-20MA

1-5V

0-20mA

0-10mA

0-10V

0-5V

通讯
光电隔离RS-485通讯接口

报警
可实现2路继电器输出；

其它详细参数

型号                   DK62DNA （交流）

测量精度                 ±0.5%（±0.3%）

相应频率                 40Hz~70Hz（交流）

工作电源                 AC220V

工作环境                 0＋50℃；≤85％RH

继电器触点容量             AC220V/5A

继电器触点寿命             105次

变送输出精度              16位 ±0.2%

型号                    DK62DND （直流）

测量精度                  ±0.5%（±0.3%）

相应频率                  40Hz~70Hz（交流）

工作电源                  AC220V

工作环境                  0＋50℃；≤85％RH

继电器触点容量              AC220V/5A

继电器触点寿命              105次

变送输出精度                16位 ±0.2%

选型尺寸

外形尺寸：75*45*112mm

安装方式：35mm导轨安装

选型示例

例：用户需要测量单相交流电压0380V，额定电流50A，要求被测电压高于400V时上限报警，被测电压低于300V时下限报警，系统供电电源为AC220V。需要将数据电压0~380V、电流0~50A变送为4-20MA，模拟信号变送远传。

仪表选型：DK62DNA-AC500V-AC5A-R-R-V4MA20-I4MA20-S
