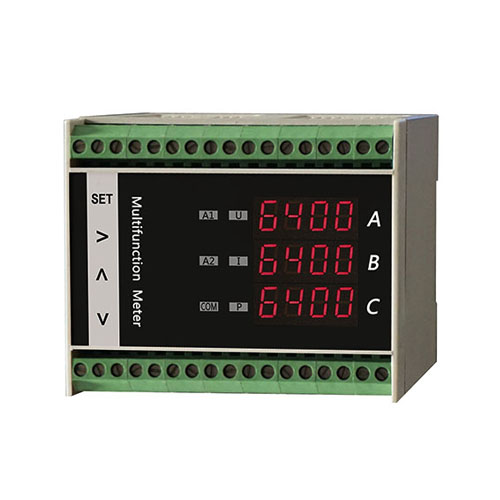

DK64DN 系列多功能电力仪表，真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。精度高，进口芯片，质量稳定。可实现2路继电器报警；3路变送输出；通讯功能；导轨安装更方便。

产品特点

数字滤波，有效滤除干扰，非临界跳字；

可实现2路继电器报警；

3路变送输出；

通讯功能；

真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。

35MM标准导轨安装。

输入

电压兼容输入0-400V，扩展量程0-50KV(需配电压互感器)，电压变比可自由设定；

电流兼容输入0-5A，扩展量程0-9999A（需配电流互感器），电流变比可自由设定；

输出
4-20MA、1-5V、0-20mA、0-10mA、0-10V、0-5V

通讯
光电隔离RS-485通讯接口

报警
2路继电器报警

其它详细参数

测量精度：±0.5%（±0.3%）

响应频率：40Hz~70Hz

显示范围：0.000-9999-99.99

工作电源：AC85260V  3W

工作环境：0＋50℃；≤85％RH

继电器触点容量：AC220V/5A

继电器触点寿命：105次

变送输出精度：16位 ±0.2%

选型尺寸

35mm标准导轨安装。

90×75×104.5mm

选型示例

例：用户需要测量 ( 三相三线制 ) 三相交流电压0380V，额定电流50A，三相电流和功率，要求被测电压高于400V时上限报警，被测电压低于300V时下限报警，系统供电电源为AC220V。要把三相电压平均值(0~380V)、三相电流平均值(0~50A)、总有功功率(0~40kw)分别变送为0-5V、4-20MA、0-20MA输出，需要将数据传送到上位机。要求导轨安装
仪表选型：DK64DN-R-R-0V5-4MA20-0MA20-S
