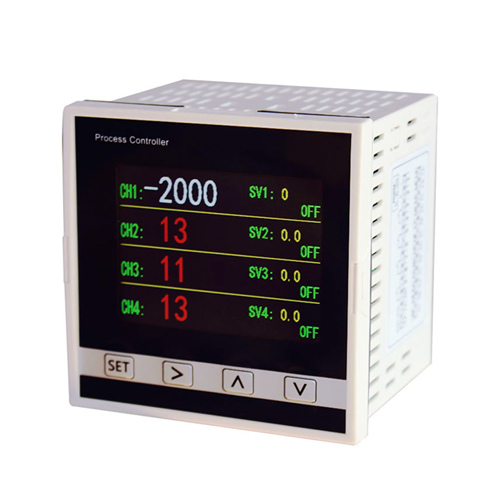

DK2000PLUS系列仪表包括：DK2004PLUS、DK2008PLUS、DK20H8PLUS。可以与各类传感器、变送器配合使用，可对多路温度、压力、液位、流量、重量、电流、电压等工业过程参数进行巡回检测、报警控制、位式控制，变送输出、数据采集及通讯。

采用电子技术，以高速信号处理器、微处理器为核心，数字式更智能。

配有光电隔离的RS-485通讯接口，采用ModBus RTU通讯规约。电路设计采用输入、电源、输出三端隔离。

产品特点
DK2000PLUS 系列采用高清真彩色大屏。可支持32种工业信号输入。独立4路可不同输入类型，支持4路继电器控制/报警输出。可选MODBUS RTU通讯，可选变送输出。支持多种变送信号类型。采用24位AD芯片，高精度测量可达0.1%。

输入

输入通道数：独立4路，可不同输入类型

输入信号范围：32种常见工业标准信号

K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
Cu50
Pt100
Pt500
Pt1000
080Ω
0400Ω
04000Ω
010mA
020mA
420mA
020mV
0100mV
-20+20mV
-100+100mV
01V
02V
05V
15V
010V
210V
-5V+5V
-10V+10V

输出

0~10MA

0~20MA

4~20MA

通讯

光电隔离485通讯接口

标准MODBUS RTU通讯协议

报警

4路继电器报警

可选位式控制

其它详细参数

输入通道数：独立4路，可不同输入类型

输入信号范围：32种常见工业标准信号

基本误差：0.1%FS±1个字

分 辨 力： 1/20000

测量AD:    24位，13SPS

输出DA:    16位，200KSPS

输入阻抗：电压时 ≥500K，电流时 ≤300Ω（电流有特殊要求，可以做到650欧，订

                  货时说明），热电阻 ≤0.25mA，热电偶 ≥500K

输出阻抗（带负载能力）：电压时 ≥250K，电流时 ≤300Ω（电流有特殊要求，可以

                  做到650欧，订货时说明），继电器 AC120V/1A，DC30V/1A

显示方式：OLED

采样周期：0.5S

通讯方式：RS485接口，两线制

驱动距离：1200米

通讯协议：MODBUS RTU

校验方式：无校验，奇校验，偶校验

波特率：4800，9600，19200通讯数据格式：一位起始位，八位数据位，一位停止位

供电电压：AC220V

隔离电压：2000V AC 1分钟

工作条件：温度：-20℃+50℃，湿度:10%90%RH

存储条件：温度：-40℃+80℃，湿度:10%90%RH

选型尺寸

选型尺寸：96*96*87mm、48*96*87mm、96*48*87mm

开孔尺寸：92*92mm、44*92mm、92*44mm
