KTL110漏泄通信无线通讯系统 满足采掘区域各生产作业人员相互间和与地面调度及有线电话间通信的需求。

KTL110漏泄通信无线通讯系统抗干扰能力强，通信便捷，可极大地提高煤矿生产作业效率，保障生产作业安全。

KTL110漏泄通信无线通讯系统由区域网基地电台、电源、双向中继器、功率分配器、接线盒、漏泄电缆及手持机组成。

KTL110漏泄通信无线通讯系统区域网基地台具备有/无线自动交换接口，可与有线网络自动汇接。

KTL110漏泄通信无线通讯系统基本组成

1. KTL10通信信号基地台(80MHz)
2. KTL110-J1矿用本安型基地台(150MHz)
3. KTL110-L矿用本安型中继器
4. KTL110-F矿用本安型功率分配器
5. KTL110-S1手持机(150MHz)

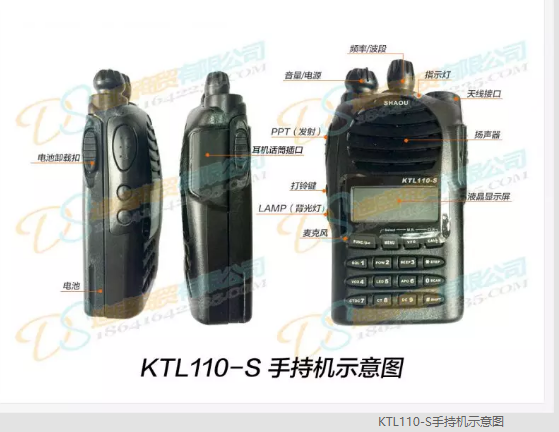

6. KTL110-S手持机(80MHz)
7. KDW25 稳压电源
8. 矿用漏泄电缆

KTL110漏泄通信无线通讯系统主要特点

• KTL110漏泄通信无线通讯系统可实现地面调度电话或有线电话拨号呼叫井下生产作业移动用户实现相互间通话。
• KTL110漏泄通信无线通讯系统可实现生产作业移动用户拨号呼叫调度或有线电话并实现相互间通话。
• KTL110漏泄通信无线通讯系统可实现各移动用户间以直通、拨号方式实现相互通话。
• KTL110漏泄通信无线通讯系统可实现不同采区移动用户间拨号呼叫通话。
• KTL110漏泄通信无线通讯系统频率为150MHz。
• KTL110漏泄通信无线通讯系统移动手机配置耳机，可解决井下噪音影响通话的问题。

KTL110漏泄通信无线通讯系统主要设备

KTL110-J矿用本安型基地台

KTL110漏泄通信无线通讯系统采用单片机智能控制，性能稳定、可靠。压控振荡器、锁相环大规模集成电路以及环路滤波器构成的频率合成器，频率稳定、抗干扰能力强。

KTL110采掘面无线通信系统可通过键盘设置各种工作参数，液晶显示器实时显示工作状态，操作简捷。

KTL110采掘面无线通信系统具有双工通话、中继通话及有线转接通话功能。

工作频率：发射为164MHz166MHz；接收为144MHz146MHz。

工作电压：DC12V，最大电流消耗≤350mA

信道数：80个

工作方式：异频双工

天线阻抗：50Ω

KTL110-S2矿用本安型手持机

• 具有DTMF编解码功能，可设置为选呼、直通、打铃等工作方式，参数预置并可按特定程序修改。
• KTL110采掘面无线通信系统具有电量显示及背光、夜光显示、工作状态波道显示功能，操作简捷、明了。
• KTL110采掘面无线通信系统具有多种方式信道或频率扫描功能。功能齐全，性能稳定、可靠。
• KTL110采掘面无线通信系统配置大容量电池，确保井下生产作业工作时间。
• 工作频率：144MHz/164MHz
• 工作电压：DC7.2V，连续工作时间≥8h
• 工作方式：同频单工/异频单工
• 信道数：199个（收、发可编程）
• 天线阻抗：50Ω
