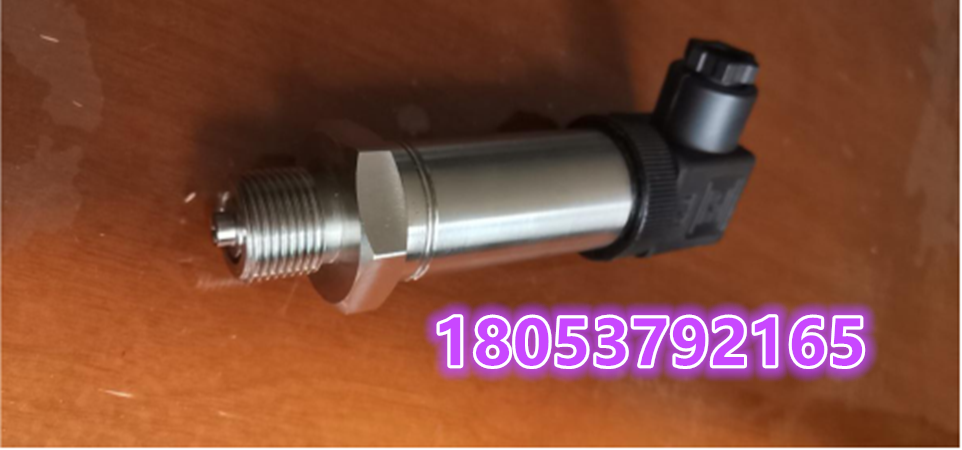

GYD10矿用本质安全型压力变送器

型号：GYD10，GYD60-Y2（A） GPD60（A）

含义：

1,G-应变式传感器，Y-压力，D-电子式，10-0~10Mpa

2，GYD60-Y2：60-0~60Mpa ,Y2（A）-电流输出信号4~20mA关键词：矿用本安型压力传感器，压力变送器
温馨提示：尊敬的买家朋友，本公司始终坚持着诚信，创新，务实为宗旨，为广大用户提供高质量产品，完善的售后服务，欢迎各地朋友前来考察，洽谈业务，共铸辉煌。

用途及特点

主要用于测量气体、液体和蒸汽的压力、负压力等参数，然后将其转换成420MA.DC 信号输出。

GYD本质安全型压力变送器采用由先进的微机械刻蚀加工工艺制成的扩散硅膜片组成的压阻式力敏器件为核心器件，用静电滚压工艺焊接在玻璃和金属密封支架上，再焊上316L不锈钢隔离膜片，并经充硅油作传压介质，形成完整的基芯组件。由先进的电子放大电路以及温度补偿电路组成的电路板，封装于不锈钢外壳内，并灌注特种硅胶，保证了抗振动、抗冲击和耐环境腐蚀性能。

根据压力传感器测出压力超出上限压力时或低于下限负压时信号通过压力表显示，压力表显示压力，然后人为来处理（堵塞或其他原因）
根据泵的出口压力选择比泵压力大点的，大20%-30%

使用环境温度

环境温度：-5+40℃

相对湿度：3595%

大气压力：86106kPa

技术参数

测量范围：1MPa ； 10MPa

供电电压：24V±6V.DC

输出信号：420mA.DC

基本误差：0.5%F.S.

回程误差：不大于0.25%F.S.

重 复 性：不大于0.25%F.S.

恒流性能：当负载电阻在0500欧范围内变化时，输出值变化量不大于0.25%F.S.

超 负 荷：变送器能承受测量上限125％的压力

外形尺寸：ø27x120mm

螺纹口径：M20*1.5

重 量：0.2kg

赫斯曼插头形式

注意

安装、使用前应阅读本书明书

不得擅自修改本安电路

修剪时不得改变本安电路和与本安电路有关的电气参数、规格和型号

核对参数

1. 型号，确定螺纹口径，压力多大。

2. 型号（GYD60-Y2）确定螺纹口径（常规M20*1.5）输出信号（1）0.5-4.5V/12V直流,(2) 4-20mA,24V直流，可标配线长5米出厂
