概述

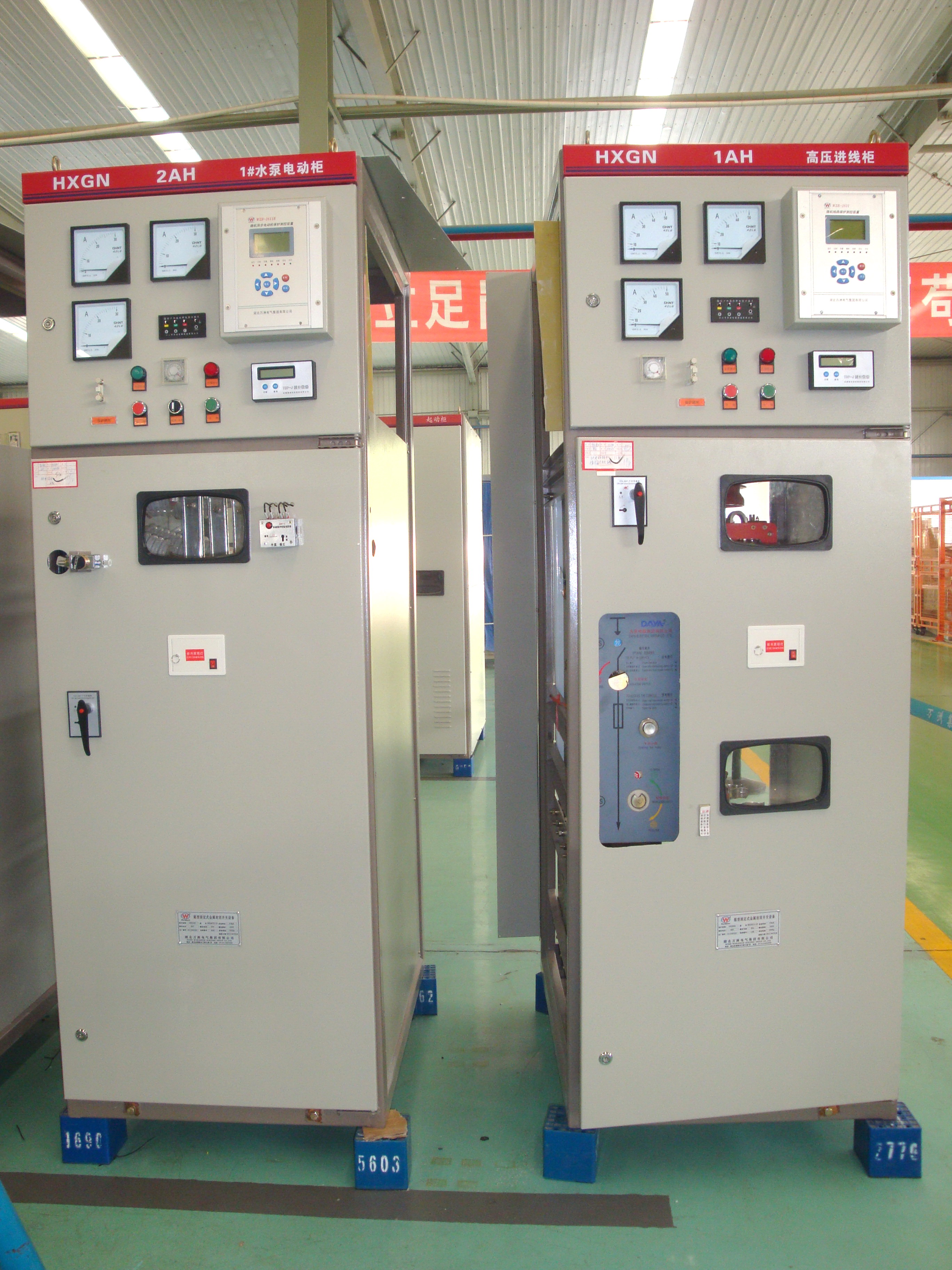

     HXGN□-12型高压环网柜，适用于厂矿、住宅小区、高层建筑、学校、公园等三相交流额定电压12kV、额定频率50Hz的配电系统，作为接受和分配电能之用，可用于环网供电和终端供电，亦适于装入箱式变电站，是城市电网改造和建设所需的新一代高压电器产品。

     该产品全面满足IEC298《1kV以上52kV以下交流金属封闭开关设备》、IEC240《高压交流负荷开关-熔断器组合电器》和GB3906《3-35kV交流金属封闭开关设备》及其它有关标准，并设有可靠的防误操作机械闭锁，防护等级达IP2X。

结构特点

1、 安全性好，一次与二次可以完全隔离；主母线室与负荷开关室用接地金属板隔开；柜体、负荷开关、金属活门之间设有可靠的机构联锁。

2、 安装容易，维修方便、体积小、搬运轻巧。

3、 操作简单，操作力小；替换容易，可以单独替换。

4、 主开关安装方式可正装亦可侧装。

5、 主开关(负荷开关)除可配真空负荷开关外，还可配压气式或产气式负荷开关。

使用环境条件
1、 周围空气温度：上限+40℃，下限-10℃。
2、 相对湿度平均值不大于95%，月平均值不大于90%。饱和蒸汽压日平均不大于2.2*10-3Mpa,月平均值不大于1.0*10-3Mpa。
3、 海拔高度不超过2000m。
4、 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

技术参数：
