技术参数

气缸选配：GTD/GTE、AT/SR
气缸形式：双作用单作用(弹簧复位式)
环境温度：标准型为-20℃-+80℃、低温型-40℃-+80℃、高温型-20℃-+160℃
气源压力：双作用28bar、单作用37bar

 Q614/615F气动内螺纹三通球阀附件选项 (可选)

回讯器：也叫限位开关，远程反馈开关信号(普通型、防爆型可选)
电磁阀：双作用选二位五通、单作用选二位三通(普通、防爆；多种电压可选)
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入420mA信号,实现阀门调节功能(普通、防爆可选)
备注: 气缸参数请另参考所选配的气动执行器资料.

Q614/615F气动内螺纹三通球阀标准规范

阀门螺纹类型：G·NPT·BSPT DIN259/2999
阀门检 验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211


Q614/615F气动内螺纹三通球阀参数：

公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：螺纹(L型、T型)
阀体材质：铸钢(WCB)、不锈钢CF8(304)、CF8M(316)
阀球材质：不锈钢CF8(304)、CF8M(316)
密封材料：PTFE、PPL
适用温度范围：-20℃232℃350℃
适用介质：水、油、气等某些腐蚀性液体(W·O·G)

Q614/615F气动内螺纹三通球阀详细介绍：

气动执行器表面经阳极氧化处理，齿轮齿条结构，
有开关两个位置+/-5°行程调节
NAMUR标准气源接口，可与电磁阀直接连接
三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便
三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。
双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求
在系统泄压后无需拆下整个阀体就能进行检查和维修。

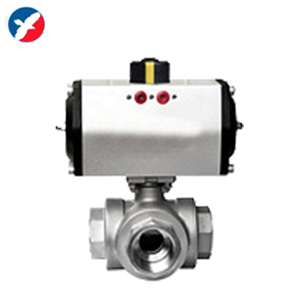

 Q614/615F气动内螺纹三通球阀

Q614/615F气动内螺纹三通球阀主要连接尺寸
