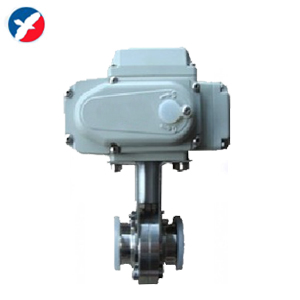

产品简介电动卫生级蝶阀的定义和工作原理 电动卫生级蝶阀是用圆形不锈钢蝶板作启闭件并随阀杆转动来开启、关闭从而起到调节流体管道的一种阀门。电动卫生级蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、启闭迅速快捷，并且还同时具有良好的流量调节功能和关闭密封特性，密封材料耐老化、耐腐蚀，使用寿命长等特点，电动卫生级蝶阀在中小口径、中低压领域使用广泛，它是卫生级流体管道中的主导阀门形式。电动卫生级蝶阀可以通过执行器操作也可由手柄手动操作；手柄控制阀门开启位置，或者根据流量需要调节到其他的位置。执行器把活塞的轴向运动转换成90度旋转，传输给蝶阀。 电动卫生级蝶阀的产品特点： 电动卫生级蝶阀阀体、阀板采用304/316/316L材料，内外表面抛光至600目 电动卫生级蝶阀硅胶阀座是无毒而卫生；流道内壁经过240Grit抛光，无死角，易清洗 电动卫生级蝶阀技术参数技术参数 电源 | AC110、220、380V/DC24、220V | 公称通径 | 19325mm | 输出力矩 | 50N·M2000N·M | 公称压力 | PN1.0MPa | 任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | SUS304、316L不锈钢 | 卫生电动蝶阀动作范围 | 090°±5° | 电动卫生级蝶阀阀体材质 | SUS304、316L不锈钢 | 动作时间 | 15秒/30秒/60秒 | 阀板材质 | SUS304、316L不锈钢 | 环境温度 | -30°60° | 阀座密封 | 硅橡胶，氟橡胶 | 手动操作 | 附带手柄操作 | 卫生蝶阀连接形式 | 对夹式、快装式、卡箍式、外螺纹、焊接式等 | 限位 | 电气、机械二重限位 | 温度 | 硅橡胶-70~+150℃、氟橡胶-23~+150℃ | 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 食品、药品、酒精、饮料等 | 输入信号 | 0-10，1-5VDC/4-20mA(智能调节型) | 技术参数特点 | 表面光洁、无二次污染、寿命长 |
电动卫生级蝶阀尺寸表 卫生电动蝶阀公称通径DN | 卫生蝶阀L1 | 食品蝶阀H | 电动蝶阀L | 快装蝶阀D | 20 | 155 | 187 | 60 | 50.5 | 25 | 155 | 187 | 60 | 50.5 | 32 | 155 | 187 | 60 | 50.5 | 38 | 155 | 191 | 70 | 50.5 | 51 | 155 | 199 | 76 | 64 | 63 | 155 | 205 | 80 | 77.5 | 76 | 155 | 213 | 84 | 91 | 89 | 155 | 218 | 90 | 106 | 102 | 208 | 231 | 104 | 119 | 108 | 208 | 234 | 108 | 119 |
电动卫生级蝶阀使用注意事项： 1：请务必接对电源相序，以免阀门或执行器损坏；电动卫生级蝶阀通电时禁止手动操作。 2：户外使用时最好给电动执行器外加防护盖子，防止老化；开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。 3：请不要安装在易爆气体周围，如需防爆采购时请注明； 4：禁止超负荷使用电动执行器。 5：准确标注输入电压和配线接点是否正确。
|
