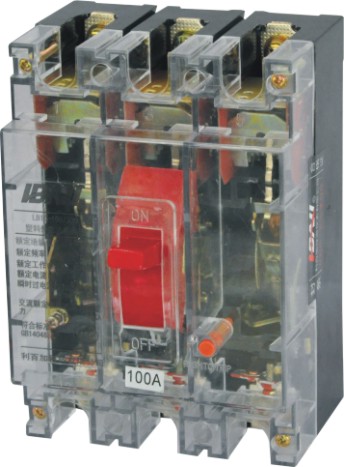

关键字：塑壳断路器,DZ10-630/3300塑壳断路器,DZ10-630塑壳断路器,DZ10塑壳断路器
dbzz注：1．通常情况下，瞬时动作整定电流值10In，如用户需要其他整定值，需与制造厂协商。
2．用于直流的断路器，其瞬时动作整定电流值由制造厂与用户商定。
7.操作条件
1．电动操作机构闭合
断路器用电动机构操作时，在额定控制电源电压85％~110％之间的任一电压下，应能保证断路器可靠闭合。
a.在110％额定控制电源电压下，进行空载闭合操作，应不致使断路器发生任何损坏；
b.在85％额定操作控制电源下电压，断路器允许的动作时间内，通过相应于额定极限短路分断能力的电流时应能可靠闭合。
2．断开
a.用分励脱扣器断开
当脱扣器操作期间的控制电压在70％和110％之间，则在断路器的所有操作条件下，应导致分励脱扣器脱扣。
b.用欠压脱扣器断开
当额定工作电压下降到额定值的70％和35％之间，欠压脱扣器应动作；欠压脱扣器在电源电压低于脱扣器额定工作电压的35％时，欠压脱扣器应能防止断路器闭合；电源电压等于或大于脱扣器额定工作电压的85％时，应能保证断路器闭合。
c.辅助触点与SCPD协调配合
断路器的辅助触头推荐选用RL6-25/6，与其串联进行保护，在1.1倍额定工作电压，功率因素0.5-0.7之间的试验电路里能够承受熔断时间内通过的予期短路电流值1000A(交流有效值)的考核。
8.安装
1．安装前核实装箱单上的内容，核对铭牌上的参数与实际需要是否相符，再用螺钉(或螺栓)将断路器垂直固定在安装板上。
2．主电路接线
a．板前接线：用对应截面铜导线(见表5)。剥去适量长度的绝缘外层，插入线箍的孔内，将线箍的外包层压紧，包牢导线，然后将线箍的连接孔与断路器上固
定，再与铜排固定。
3．辅助电路接线
辅助电路按断路器相应铭牌所示接线。
4．插入隔板。
5．检查
a．断路在工作前，对照安装要求进行检查，其固定连接部分应可靠；反复操作断路器几次，其操作机构应灵活，可靠。
6．使用与维护
a．周期性检查，在传动部位加润滑油。
b．周期性检查，清除外表层尘埃；保持良好绝缘。保持良好灭弧效果。如灭弧室损坏断路器则不能继续使用。
c．周期性检查，清除灭弧室内壁和栅片上的金属颗粒黑烟灰，保持良好灭弧效果。如灭弧室损坏断路则不能继续使用。
d．长期使用后， 可清除触头表面的毛刺和金属颗粒，保持良好电接触。
以上4项的维护，需具有一定专业技术技能的人员才可进行，其他非熟练人员不得实施。
e．在选用断路器器时，断路器上的技术参数应与实际的要求相符。
f．断路器、各种特性与附件由制造厂整定，使用中不可任意调节。
g．断路器在过载或短路保护后，应先排除故障，再进行合闸操作。
h．断路器在使用或贮存、运输过程中，不得受雨水侵袭和跌落。
i．在用户遵守保管和使用条件下从本公司发货之日起不超过18个月，断路器封印完好， 产品如因制造质量问题而发生损坏或不能正常使用时，本公司负责无偿更换和修理。 |
