LCF-196倾角传感器

========================LCF-196========================
特点：
±14.5~±90°测量范围        非线性< 0.1%
分辨率3μrad(0.000171°)     输出信号±5VDC
-40~80℃工作温度             IP68防护等级
响应频率3~30Hz               ±12~±18VDC电源
力平衡伺服原理               22mm直径

常规指标：
测量范围      ±14.5°    ±30°      ±90°
满量程输出    ±5.0VDC    ±5.0VDC    ±5.0VDC
非线性        0.02%FRO    0.02%FRO    0.05%FRO
灵敏度        20V/g       10V/g       5V/g
灵敏度温漂    100ppm/℃   100ppm/℃   100ppm/℃
固有频率      30Hz        30Hz        30Hz
带宽(-3dB)    30Hz        30Hz        30Hz
输入轴对准性  1.00°      1.00°      1.00°
最大偏置电压  0.040VDC    0.020VDC    0.020VDC
零点温漂      0.001V/℃   0.0005V/℃  0.0003V/℃
分辨率阀值    3μradian   3μradian   3μradian
噪声          0.002 Vrms  0.001 Vrms  0.001 Vrms

其他指标：
电源电压    ±12 ~ ±18VDC
消耗电流    15mA
输出阻抗    100Ω
工作温度    ?40~80℃
储存温度    ?60~90℃
振动        10G rms
冲击        500g, 1ms, 1/2sine
密封        MIL-STD 202,Method 112
重量        312g

应用范围：
地球物理测量、地壳运动监控、油井/气井监测、大坝监控、重型摊铺机械、船身调整、偏差控制、连铸技术、武器平台调整

产品简介：
Jewell LCF-196双轴倾角传感器的测量范围从±14.5°~ ±90°，可定制更小量程的产品。这是一款高精度传感器，专门设计用于满足存在高振动和冲击场合的应用，直径22mm，不锈钢外壳，有极好的重复性和非常低的滞后效应。

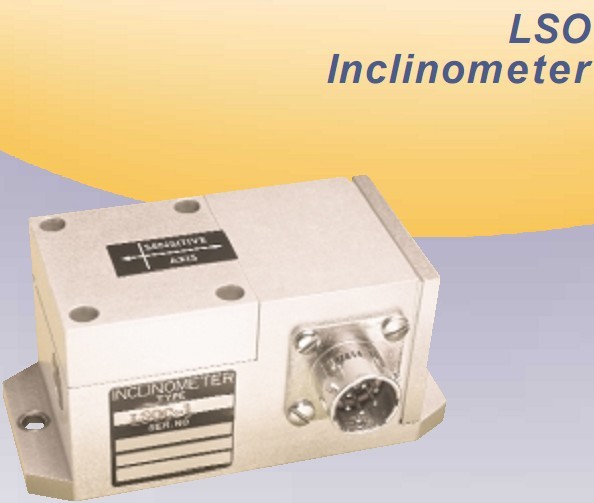

LSO倾角传感器

========================LSO========================
特点：
±1°~ ±90°测量范围        非线性< 0.02%
分辨率1μrad(0.000057°)     输出信号±5VDC
-18~71℃工作温度             IP68防护等级
响应频率0.5~30Hz             ±12~±18VDC电源
力平衡伺服原理               使用于各种恶劣环境

常规指标：
测量范围
    ±1°      ±3°     ±14.5°    ±30°      ±90°
满量程输出
    ±5.0VDC   ±5.0VDC  ±5.0VDC    ±5.0VDC    ±5.0VDC
非线性
    0.05%FRO   0.05%FRO   0.02%FRO    0.02%FRO   0.05%FRO
灵敏度
    286.5V/g   95.5V/g    20V/g       10V/g      5V/g
灵敏度温漂
    400ppm/℃  300ppm/℃  100ppm/℃   60ppm/℃   60ppm/℃
固有频率
    1Hz        2Hz        15Hz        20Hz       40Hz
带宽(-3dB)
    1Hz        2Hz        15Hz        20Hz       40Hz
输入轴对准性
    0.1°      0.15°     0.25°      0.5°      1.0°
最大偏置电压
    0.1VDC     0.04VDC    0.02VDC     0.02VDC    0.02VDC
零点温漂
    0.005V/℃  0.003V/℃  0.001V/℃   0.0005V/℃ 0.0003V/℃
分辨率阀值
    1μradian  1μradian  1μradian   1μradian  1μradian
输出阻抗
    15kΩ      5kΩ       16kΩ       8kΩ       4kΩ

其他指标：
电源电压    ±12 ~ ±18VDC
消耗电流    15mA
噪声        0.002 Vrms
工作温度    ?18~71℃
储存温度    ?60~90℃
振动        20G rms
冲击        1500g, 0.5ms, 1/2sine
密封        MIL-STD 202,Method 112
重量        114g

应用范围：
重型摊铺机械、船身调整、偏差控制、连铸技术、武器平台调整

产品简介：
Jewell LSO系列是通用倾角传器，能满足各种商业和工业应用，在低频率范围能提供精确数据输出。LSO外壳采用硬铝加工，是各种气候条件下应用的理想选择。

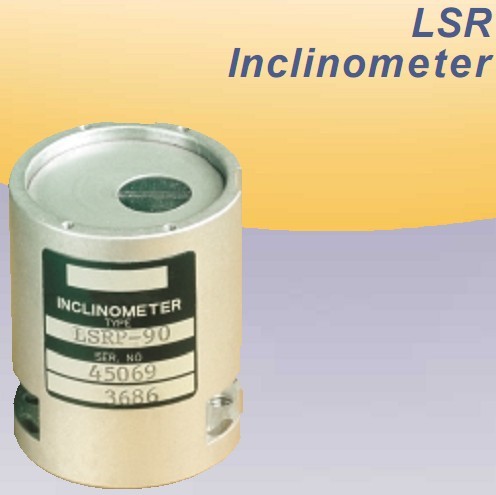

LSRP倾角传感器

========================LSRP========================
特点：
±1°~ ±90°测量范围      非线性< 0.05%
分辨率1μrad(0.000057°)   输出信号±5VDC
-18~71℃工作温度           IP68防护等级
响应频率1~30Hz             ±12~±18VDC电源
力平衡伺服原理             使用于各种恶劣环境

常规指标：
测量范围
   ±1°     ±3°     ±14.5°   ±30°     ±90°
满量程输出
   ±5.0VDC  ±5.0VDC  ±5.0VDC   ±5.0VDC   ±5.0VDC
非线性
   0.05%FRO  0.05%FRO  0.02%FRO   0.02%FRO   0.05%FRO
灵敏度
   286.5V/g  95.5V/g   20V/g      10V/g      5V/g
灵敏度温漂
   400ppm/℃ 300ppm/℃ 100ppm/℃  60ppm/℃   60ppm/℃
固有频率
   1Hz       2Hz       15Hz       20Hz       40Hz
带宽(-3dB)
   1Hz       2Hz       15Hz       20Hz       40Hz
输入轴对准性
   0.1°     0.15°    0.25°     0.5°      1.0°
最大偏置电压
   0.1VDC    0.04VDC   0.02VDC    0.02VDC    0.02VDC
零点温漂
   0.005V/℃ 0.003V/℃ 0.001V/℃  0.0005V/℃ 0.0003V/℃
分辨率阀值
   1μradian 1μradian 1μradian  1μradian  1μradian
输出阻抗
   15kΩ     5kΩ      16kΩ      8kΩ       4kΩ

其他指标：
电源电压   ±12 ~ ±18VDC
消耗电流   15mA

噪声      0.002 Vrms
工作温度   ?18~71℃
储存温度   ?60~90℃
振动      20G rms
冲击      1500g, 0.5ms, 1/2sine
密封      MIL-STD 202,Method 112
重量      114g

应用范围：
重型摊铺机械、船身调整、偏差控制、连铸技术、武器平台调整

产品简介：
Jewell LSR系列用于满足对空间有限制的应用，紧凑的圆柱外形和层叠特性，使它容易满足需要多轴测量时使用多传感器的场合。LSR系列在低频率范围能提供精确数据输出。
