           本公司生产各种型号架住钻机ZYJ-270/180、ZYJ-380/210、ZYJ-400/130 ZYJ-400/280、ZYJ-420/200、ZYJ-500/180、ZYJ-550/200型架柱式液压回转钻机、液压架柱式回转钻机。

适用范围：

ZYJ架柱式液压回转钻机，使用硬质合金、金刚石复合片钻头螺旋钻杆配煤钻头回转钻进，可适用于岩巷面和采掘面的超前和水的探测眼的开孔。

结构特点：

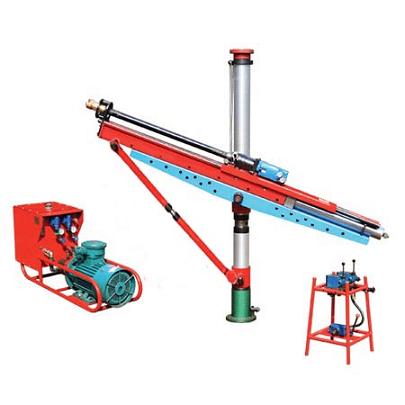

  该钻机的特点就是整机重量轻、操作简单、故障率低。自身配有支撑和固定导轨的支柱，采用顶天立地的顶紧方式，导轨和立柱之间采用了360度可调的连接盘，保证了钻机打孔角度的±90度可调。该钻机采用分体式布局，整机由主机、泵站、操作台和胶管附件四部分组成。各部分拆装方便、便于搬运。

主机 项    目 单位 参数 项目 单位 参数

额定压力  MPa 14 推进行程 mm 1100

额定转矩  N.m 420  钻岩硬度 f 10

额定转速 r/min 200 适应钻杆 mm   Φ42

推进力 kN 15 顶紧/推进压力

钻孔方位 度 ±90° 钻孔直径 mm Φ65-Φ113

钻孔深度 m 200 主机重量 kg 185

钻孔速度 mm/min >100 、度 mm 1500-4000

泵站 矿井下用隔、型三相异步电动机 YBK2-160L-4

 15 KW 额定流量 L/min 55

电机电压 V 380/660 电机额定转速 r/min 1460

额定电流 A 30/16 油箱容量  L 120

液压泵 ml/r Oct-50 泵站尺寸 mm 1600X460X760

额定压力 Mpa 16 泵站重量 kg 320
