适用范围：

ZYJ架柱式液压回转钻机，使用硬质合金、金刚石复合片钻头螺旋钻杆配煤钻头回转钻进，可适用于岩巷面和采掘面的超前和水的探测眼的开孔。

结构特点：

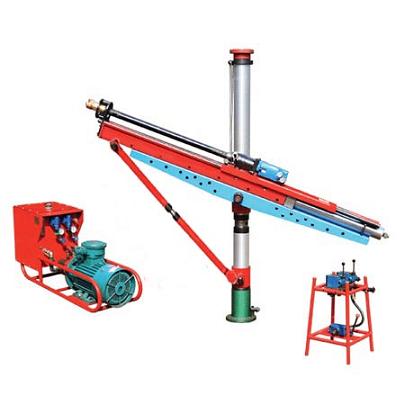

  该钻机的特点就是整机重量轻、操作简单、故障率低。自身配有支撑和固定导轨的支柱，采用顶天立地的顶紧方式，导轨和立柱之间采用了360度可调的连接盘，保证了钻机打孔角度的±90度可调。该钻机采用分体式布局，整机由主机、泵站、操作台和胶管附件四部分组成。各部分拆装方便、便于搬运。

 产品型号 ZYJ-270/180 ZYJ-400/280 ZYJ-680/220

钻孔深度(m) 100 200 250

额定转矩(N;m) 270 400 680

额定转速(r/min) 180 280 220

回转额定压力(Mpa)  14 15 17

进给额定压力(Mpa) 8 15 17

给进力(kN) 13 18 31

起拔力(Kn) 8 25 15

推进行程(mm) 1330 1300 1300

空载推进速度(mm/min) 3000 8000 7500

返回速度（mm/min） 3000 5000 5200

噪声dB (A) 90 90 90

回转角度（°） 0-360 0-360 0-360

邮箱有效容积（L） 120 200 300

架柱、度（mm） 1500-4200

额定功率(kW) 11 15 30

电机电压(V)  380/660（660/1140）

圆钻杆直径（mm） Φ42 Φ42/Φ50

地质钻头直径（mm） φ56/Φ65/Φ75 Φ56/Φ65/Φ75/Φ90/Φ95

操作台外形尺寸(mm) 530×526×675 440×414×628 500×475×630

主机重(kg) 203/210/165   282/290/303/322 340/358/378/397

泵站尺寸(mm) 1800×500×800 1450×600×1000 1800×600×1080

泵站重量(kg) 350 432 490
