关键字：Q941F不锈钢电动球阀,软密封电动球阀
dbzz

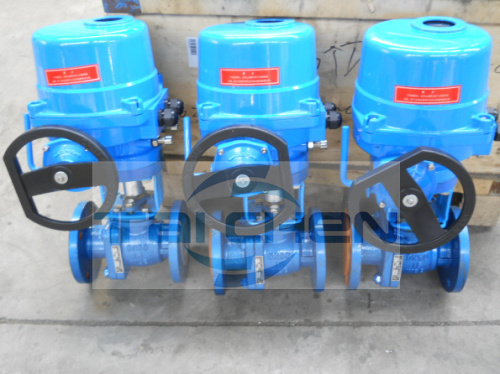

TC台臣Q941F不锈钢电动球阀产品概述：Q941F浮动软密封电动球阀：电动驱动、法兰连接形式、浮动球直通式，密封形式采用软密封、阀座密封面材料为氟塑料，公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~300℃，阀体材料为碳素钢或不锈钢。 TC台臣 Q941F不锈钢电动球阀特点： Q941F浮动软密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。 TC台臣 Q941F不锈钢电动球阀性能参数： 公称通径DN(mm) | DN15DN250 | 公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K | 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 | 介质温度 | -40+180℃ -40+350℃ | 泄漏量 | 0 符合ANSIB16.104 5级标准 | 球体转角 | 90° | 阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M | 阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
TC台臣 Q941F不锈钢电动球阀主要零件材质： 零件名称 | 材 料 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8
(304) | CF3
(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M
(316L) | 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9
(304) | 00Cr19Ni11
(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2
(316) | 00Cr17Ni12Mo2
(316L) | 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
TC台臣 Q941F不锈钢电动球阀主要外形尺寸：
公称通径DN(mm) | 尺寸(mm) | L | D | D1 | D2 | b | f | Z-Φd | 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 250 | 533 | 405 | 335 | 320 | 30 | 12-25 |
联系人：赵诚 手机：15900660770 地址：上海市奉贤区青村镇工业园11号 台臣人期待您的来电，也期待能为您服务，更多信息尽在http://www.tc29.com http://www.tc29.net http://www.tc29.cn
|
