一、用途：该仪器主要适用于有机涂料划格法附着力的测定。不仅适用于实验室也可用于各种条件下的施工现场。

二、工作原理和适用范围：该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的附着效果。

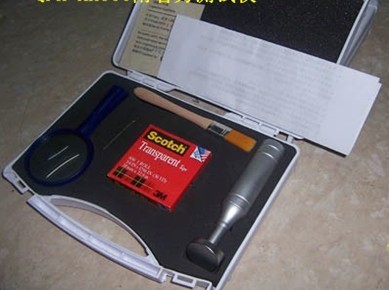

三、技术指示：广东漆膜划格仪

3.1 型    号: QFH-600

3.2 产品规格: 1mm 2mm 10格 11刃（可选）

3.3 产品颜色: 银灰色

3.4 产    地: 中国制造

3.5 多刃切割刀间距分别为：1+0.01mm，2+0.01mm。

3.6 多刃切割刀齿顶直线度分别为：≯0.003mm≯0.006mm。

3.7 多刃切割刀工作齿尖宽度：≯0.05mm。

四、操作与使用方法:广东漆膜划格仪

4.1 试片必须按ISOR1514及ISO2828的规定制备。

4.2 将试片放置在有足够硬度的平板上。

4.3 手持划格器手柄，使多刃切割刀垂直于试片平面。

4.4 以均匀压力，平稳不颤动的手法和20-50mm/S的切割速度割划。

4.5 将试片旋转90度，在所割划的切口上重复以上操作，以使形成格阵图形。

4.6 用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前5次的刷试片

4.7 试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复实验，同时记录全部结果。

4.8 如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。

五、注意事项:广东漆膜划格仪

5.1 所有切口应穿透涂层，但切入底材不得太深。

5.2 如因涂层过厚和硬而不能穿透到底材，则该实验无效，但应在试验报告中说明。

5.3测试胶带必须是美国3M公司生产的600-1PK测试专用胶带。将胶带贴在整个划格上，然后以最小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。

5.4 试验应在温度23±2℃和相对湿度50±5%中进行。
