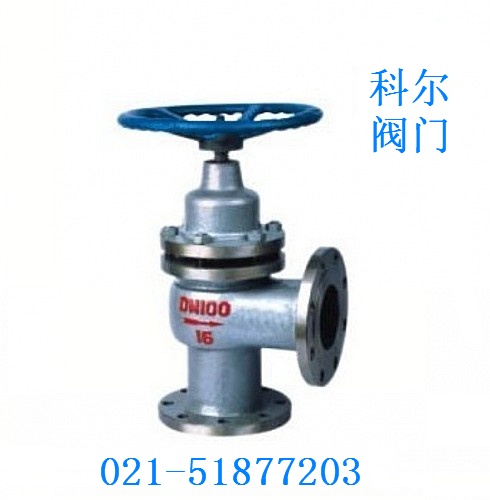

角式柱塞阀U44H

产品详细:
产品简介:
     角式柱塞阀与直通式柱塞阀的工作原理完全相同，只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好装在这个部位，这样不但减少了接管弯头，安装方便，省工、省料等特点。
主要外形尺寸：
DN(mm)/
尺寸 (mm)  U44SM-16C(P)            UJ44H-16C．P．R
 15  20  25  32  40  50  65  80  100  125  150  200  250  300  350  400
L  90  95  100  105  115  125  145  155  175  200  225  275  325  375  425  475
H  190  210  220  250  280  300  320  370  420  440  530  610  730  850  970  1100
W  100  100  120  140  160  180  200  240  280  320  350  400  520  640  760  900
D  95  105  115  135  145  160  180  195  215  245  280  335  405  460  520  580
D1  65  75  85  100  110  125  145  160  180  210  240  295  355  410  470  525
D2  45  55  65  78  85  100  120  135  155  188  210  265  295  375  435  485
b  12  12  12  13  13  13  15  17  17  19  21  23  27  28  30  32
Z-φd  4-14  4-14  4-14  4-18  4-18  4-18  4-18  8-18  8-18  8-18  8-23  12-23  12-25  12-25  16-25  16-30


DN(mm)/
尺寸 (mm)  U44SM-25（P）           UJ44H-25C．P．R
 15  20  25  32  40  50  65  80  100  125  150  200  250  300  350  400
L  90  95  100  105  115  125  145  155  175  200  225  275  325  375  425  475
H  190  210  230  260  260  290  320  370  420  460  530  610  730  850  970  1100
W  100  100  110  140  160  180  200  240  280  320  350  400  520  640  760  900
D  95  105  115  135  145  160  180  195  230  270  300  360  425  485  550  610
D1  65  75  85  100  110  125  145  160  190  220  250  310  370  430  490  550
D2  45  55  65  78  85  100  120  135  160  188  218  282  345  408  465  535
b  14  14  14  15  15  170  19  19  21  25  27  31  33  36  40  44
Z-φd  4-14  4-14  4-14  4-18  4-18  4-18  8-18  8-18  8-23  8-25  8-25  12-25  12-30  16-30  16-34  16-34
