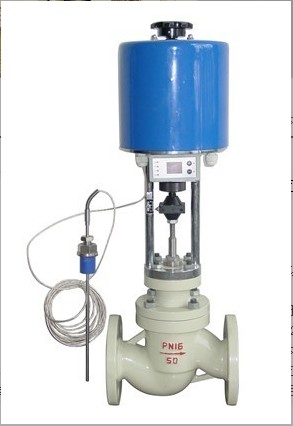

电动温度调节阀用途与特点

电动温度调节阀(适用于较大口径及导热油控制)，该阀的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

电动温度调节阀结构与原理

调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。

加热型调节阀的结构与原理，见附图示：

工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制．从而达到控温目的。

备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

电动温度调节阀主要参数与材料

1、主要参数表

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200

公称压力PN(MPa) 1.6 4.0

流量能力(m3/h) 5 7 10 16 25 40 63 100 160 250 400 630

额定行程(mm) 6 8 10 14 20 30 30 40

温度调节范围(℃) 0120 ： 100250

调节精度(℃) ±1 ±5

使用介质 蒸汽、水、油、气体

允许

泄漏量 硬密封 10-4×阀额定容量

软密封 “0”

毛细管长度 3m、5m、10m

温包扦入深度 270、430、630

螺纹接口 1/4″ 1″

电动温度调节阀安装、使用与维护

1、安装

(1)安装前应对管道进行严格除污，吹净焊渣等杂物，否则将严重损坏阀门。

(2)调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。

(3)为使自控系统或检修阀门时仍能连续运行，应设置旁通阀、阀前须装过滤器、压力表，在传感器附近装测温计，便于现场监视与温度设定。见下图：

(4)传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。

2、调试：

(1)接上220V交流电源。使主阀打开，并将阀前截止阀缓慢打开。

(2)将温包线接入指定接线柱。

(3)观察设定温度的变化值是否在允许范围内。如发现偏高或偏低，可将驱动器外壳取掉，拨动温度设定开关(微调即可)。反复调整。直到控制温度在允许范围之内。

(4)该阀应在环境温度-2555℃的场所使用，注意防潮。
