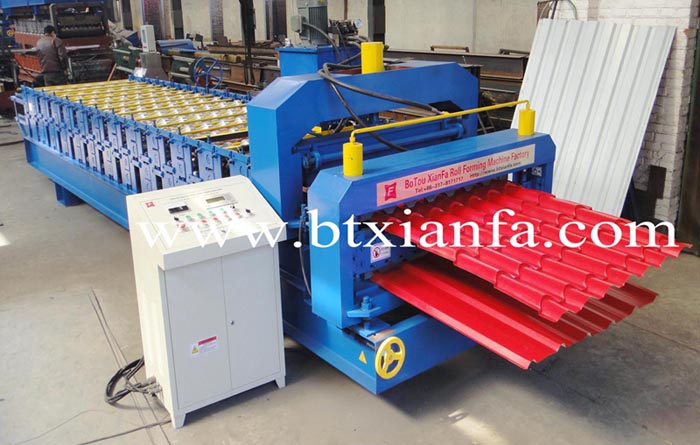

双层彩钢瓦成型机

1. 设备配置
开卷机，成型主机，电控系统，液压系统，液压切刀，压型机，出料架
2. 技术参数
1> 手动内张紧开卷机
a. 装卷内径:500mm-508mm
b. 最大装卷宽度:1000-1250mm
c. 最大装载重量：6000kg
2> 成型主机
a. 辊轮排数:上层：13排，下层：11排
b. 主轴材质45#钢调制处理，外径70mm
c. 主电机功率:4kw
d. 生产速度:上层：0-3m/min，下层：8-10m/min
e. 轧辊表面镀硬铬厚度0.05mm
f.适用原材料宽度:1200mm
3> 液压切刀
a. 刀片材料：Cr12淬火处理60-62℃
b. 切断系统：采用先进的液压驱动，成型后自动尺切断，不变形，无废料，安全系数较高（主机停切断)
4> 电控系统
a.屏显：采用文本屏显示
b.主机计算机（PLC）采用:欧瑞
5> 液压系统
a. 功率：4KW
