很荣幸给大家介绍一下自动无压风门

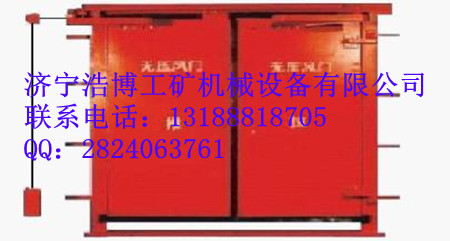

一、 门体结构

　　

　　门体主要由门框、门扇、密封挡板及密封材料等组成，采用毛毡周边粘合密封。

　　门框采用钢材焊接而成见图（面向风压方向）。

　　矿用全自动无压透视风门是普通手动风门的升级换代产品，实现了风门的自动控制、电液开启（或气动开启）、电气闭锁、到位检测、声光报警等多项重要功能。与手动风门相比，在产品安全性、使用方便性等方面，实现了较大的提高
适用范围

无压风门主要用于矿井下通风巷道。
二、主要特点

　　（1）全自动控制状态下，车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启，方便实用。

　　（2）两道风门之间实现了电气和机械双重闭锁，完全避免了两道门都打开的情况，安全可靠。

　　（3）具备手动控制功能，可利用遥控器或手动按钮来人为的控制风门的打开和关闭。

　　（4）每道风门均采用了反风设计，保证了在矿井停电情况下可依靠人力开闭风门。

　　（5）具备应急解除闭锁功能，特殊情况下，可解除两道风门的闭锁，使两套风门全部锁定在打开状态。

　　（6）具备LED显示报警和语音报警两种报警方式，车辆经过时，可发出多种语音提示信号，故障状态下可发出声光报警信号。

　　一套全自动风门由两道单式风门、一套机械闭锁装置、一套电控系统、两套动力传动装置、两套声光报警显示器、两套红外每道单式风门主体由两扇门和一套门框组成，为双扇对开结构，该结构开启时，较好的达到了平衡内外风压的目的，对于门框的冲击力小，可靠耐用，配有透视窗，以方便对风门两侧的情况进行观察。

　三、配套用ZMK-127电动控制系统

　　两道风门两端的巷道分别安装红外传感器，在风门的两端形成检测线，当行人或车辆由巷道的任一方向进入时，传感器自动检测并为控制设备提供信号，当A门有人经过时，传感器发出信号，A门动力源通电，打开A风门，风门上装有传感器，检测风门的闭、合状态（此信号可传达地面调度室，以方便地检测风门关闭情况）。在A门打开时，声光报警装置得到触发信号，发出提示警示语“风门打开，请注意安全”并传承着红灯闪烁，B门声光报警装置同时提示“前方风门打开，请您稍后”伴有红灯亮。B门设有闭锁，以防止两扇门都打开影响煤矿安全，经过适当的延时（可以根据需要设定），A门自动关闭，等到传感器检测关闭到位后，警示语音及红灯关闭，绿灯常亮。

四、报警状态

　　在控制系统发出控制风门打开或关闭的指令后，在8秒内（可设定）传感器仍检测不到到位信号时，则控制系统将向声光报警显示器报警指令，声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号，通知相关人员采取措施。

济宁浩博工矿机械设备有限公司专业生产：防火栅栏两用门，避难硐室防爆门，井下坑冲击密闭门，防火防水密闭门等矿用防爆门;欢迎广大用户前来订购！
