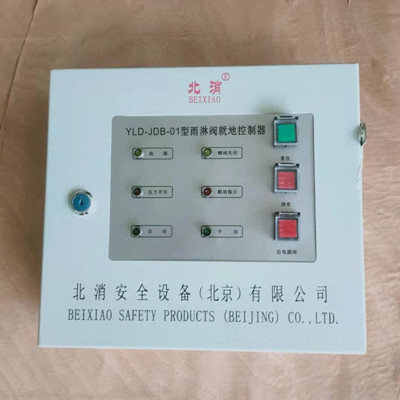

1、该控制柜主要应用于雨淋喷水灭火系统、水喷雾灭火系统、水幕灭火系统，进行现场控制和显示现场设备信息，同时将系统动作信号(无源)反馈给中央控制室。

2、每一控制柜上对于每一个阀门都有火灾报警信号灯、手动启动/停止雨淋系统按钮和自动/手动切换开关、电源指示灯、雨淋阀启动指示灯。

3、该控制柜的电源为AC220V单相50Hz，通电后，打开电源开关，电源指示灯亮。每个控制柜均配备自动充电蓄电池（300VA），当该控制柜电源断电时，蓄电池自动放电，继续保持控制柜工作，电源指示灯亮。

4、自动/手动切换开关在自动挡时：控制柜接收到雨淋报警装置启动信号（无源信号）时，雨淋报警装置的启动装置自动启动，火灾报警信号亮，雨淋阀动作指示灯亮，同时反馈信号（无源信号）返回中央控制室。
    自动/手动切换开关在手动挡时：控制柜接收到雨淋报警装置启动信号（无源信号），火灾报警信号灯亮，如有启动雨淋报警装置的需求时，按下启动/停止按钮，雨淋报警装置的启动装置启动，旋转该按钮即可停止雨淋报警装置的启动装置启动。当雨淋报警装置启动后，雨淋动作指示灯亮，并有表示雨淋报警装置已启动的信号（无源压力开关信号）反馈给中央控制室。

三、安装说明：

1、该控制柜为壁挂式，需安装在墙壁（或支架）上，四角固定；壁挂孔组尺寸为：宽438mm，高548mm。

2、控制柜外形尺寸为：宽500mm，高600mm，厚200mm。

3、电器原理图和接线图见框内。

四、注意事项：

1、控制柜应可靠接地。

2、控制柜应放置在通风干燥的地方。

3、定期维护。

4、不可长时间切断电源。
