KXH-1声光组合信号装置

KXH1声光组合信号装置

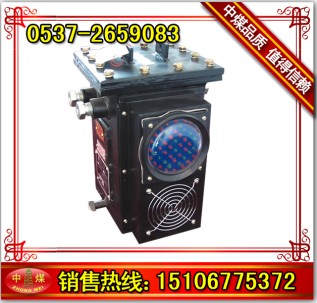

KXH0.2（0.6）/127（36）（原型号KXH-1型）矿用隔爆兼本质安全型声光组合信号装置，主要用于煤矿井下含有煤尘及爆炸性气体的工作场所。电源电压为127V、36V两种。通过电源连线实现载波对讲通讯。由矿用防潮扬声器和高亮发光二极管实现声光信号。

    该产品集打点按钮、防爆灯、防爆电铃、三通接线盒为一体，隔爆接线腔内设打点按钮，并有三个出线口，取代了打点按钮和三通接线盒，用高亮发光二极管和矿用防潮扬声器取代了防爆灯和隔爆电铃。

1、信号发送：按下本台隔爆腔内的打点发送按钮，可向本台和联机的各台发出音频联络信号（打点）。

2、信号接收：联机各台可通过电源线载波接受任一台发送的信号，通过扬声器发出＞85dB声响信号，并通过发光二极管发出在30米以内可见的光信号。

3、单工对讲：本装置在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下，各台通过电源线载波实现单工对讲通讯功能。

工作原理

1、发送声光信号功能

如图所示，A#、B#为电源接线柱，C#为信号联络接线柱。按下打点按钮，所有联机各台C#与B#接线柱通过光耦构成电源回路。集成块IC1得电工作，发出声音信号送给扬声器并使LED点亮，并通过电源线发送200kHz载波声光信号。

2、受话功能：

受话集成块IC3的电源通过变压器B1获得，在没有按下通话按钮时，受话集成块IC3有电，其它台发送的声光信号经电源载波，通过变压器B2的线圈L和L3耦合，L3感应到的音频信号，经IC放大后送给扬声器Y实现受话功能。

3、单工通讯功能：

按下通话按钮，IC2得电，声音经话筒MC送入IC2。放大后的音频信号，通过变压器B2的L2和L1耦合，L1线圈感应到的音频信号，通过电源线载波，发送到其它各台，实现单工通讯功能。

使用：

1、送信号（打点）：按下信号按钮，本台及联机的各台同时发出声光信号。

2、通话：按下通话按钮，对着话筒发送语言，其它各受话方可听到本台发送的声音。松开通话按钮，可接受其它各台发送来的声音。
