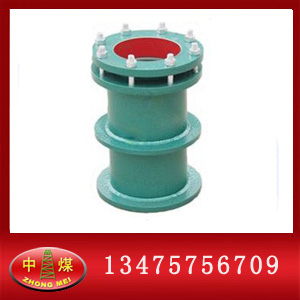

WRG柔性防水套管
山东中煤欢迎您——李丽
手机：13475756709
说明：
    1、本图尺寸均以毫米来计。
    2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
    3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
    4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。
    5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（ D6 ） 200mm
    6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
    7、套管部件焊接材料，用 A3 材料制作， T42 焊接。
套管尺寸表
名称 柔性防水套管 刚性防水套管
型号 G R T型 G T型
公称通径DN 适应管外径D1 长度（墙厚） 翼环直径D6 长度(墙厚) 翼环直径D4
50 60 300 177 200 225
65 73 300 190 200 240
80 89 300 217 200 251
100 108 300 236 200 280
125 133 300 257 200 301
150 159 300 280 200 324
200 219 300 350 200 394
250 273 300 402 200 446
300 325 300 462 200 498
350 377 300 511 200 567
400 426 300 565 200 621
450 480 300 615 200 671
500 530 300 672 200 720
600 630 300 787 200 822
700 720 300 877 200 911
800 820 300 987 200 1011
900 920 300 1087 200 1113
1000 1020 300 1187 200 1213
1200 1220 300 1390 200 1414
1400 1420 300 1590 200 1615
1600 1620 300 1790 200 1816
1800 1820 300 1990 200 2018
2000 2020 300 2190 200 2220
