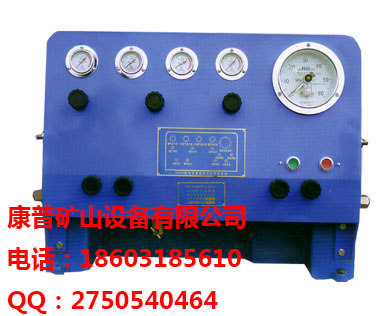

YYZ30氧气充填泵详情：

产品型号：YYZ30型

产品简介：

该产品用于将气源瓶中的氧气升压到另一气瓶中，使该气瓶内氧气达到所需压力值的氧气填充设备，也适用于将氧气、氮气、二氧化碳等气体从气源瓶中抽出并充填到待充气瓶内。

产品特点及用途：

YYZ-30型氧气充填泵（以下简称充填泵）采用无油压缩机技术，可自动控制充填压力，将氧气从气源瓶中抽出增压后充填到被充瓶内。该产品主要用于充填氧气呼吸器和压缩氧自救器，具有结构设计合理，使用维护方便等特点。

工作原理：

整机工作原理是通过压缩机上的柱塞不断地往复运动来完成对待充气瓶的氧气充填工作，在一、二级气缸的两端均装有吸气阀、排气阀，其作用是控制气流的方向，吸、排气阀的质量对充气效率有较显著的影响。当一级柱塞向下运动时，一级气缸内的气体随之膨胀，压力降低，当一级气缸内的压力低于大氧气瓶内气体的压力时，一级吸气阀自动开启，气体由气源瓶流入一级气缸内；当一级柱塞向上运动时，气缸内气体被压缩，压力升高，当其压力大于二级气缸内气体压力时，一级气缸的排气阀和二级气缸的吸气阀均打开，一级气缸内气体便流入二级气缸内；当二级气缸内柱塞向上运动时，二级气缸内的气体被压缩，压力升高，当其压力大于被充气瓶内气体压力时，经二级排气阀通过气水分离器上的单向阀、充气开关流入到被充气瓶内，即完成一次充气。

 主要技术指标：

项　　目 技术指标

最大排气压力 30MPa

吸入条件下的排气量 3L/min

压缩级数 2级

最大压缩比 8/9

曲轴转数 440rmp

柱塞行程 30mm

柱塞直径 一级ф18mm 二级ф12mm

电机功率 2.2kW

电机电压 380V/50Hz

外形尺寸 900×600×800mm

重量        120kg
