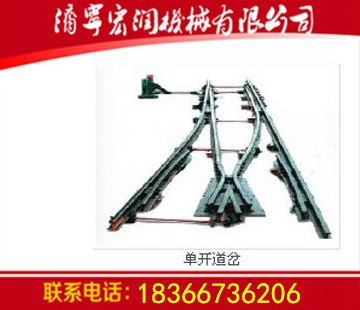

单开道岔，对称道岔，渡线道岔

单开道岔由转辙器、辙叉及护轨、连接部分和岔枕组成，单开道岔以它的钢轨每米质量及道岔号数区分类型。
目前我国的钢轨有75kg/m、60kg/m、50kg/m、45kg/m和43kg/m等类型，标准道岔号数(用辙叉号数来表示)有6、7、9、12、18、24号等，并以9号及12号最为常用。
在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。

目前我国铁路干线上大量使用着60kg/m钢轨固定型辙叉的12号单开道岔。
为适应既有线提速改造的要求，我国自行设计、制造的新型60kg/m钢轨12号提速道岔已基本达到了国际先进水平，是我国高速道岔的雏形。

单开道岔的分类：

单开道岔按钢轨类型分类，有60，50，43㎏/ m 钢轨单开道岔。单开道岔按道岔号码分类，有6，7，9，12，18，24，30，38号等，其中6，7号单开道岔仅用于厂矿企业内部铁路或驼峰下，其他各号则适用于铁路正线和站线，并以9 号及12号最为常用，在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。道岔号码N按其所用辙叉角α的余切计，即cotα。按道岔平面形式分类，主要有直线尖轨直线辙叉单开道岔、曲线尖轨直线辙叉单开道岔、曲线尖轨曲线辙叉单开道岔等。按转辙器结构形式分类，有普通钢轨断面和特种钢轨断面的单开道岔、间隔铁式和可弯式单开道岔。按辙叉结构形式单开道岔的分类，有固定型和可动心轨型单开道岔。单开道岔按叉枕类型分类，有木岔枕道岔和混凝土岔枕道岔。

岔枕 在过去主要为木枕，近年来推广使用了50㎏/ m和60 kg/ m钢轨12号单开道岔混凝土岔枕，为了不让转换设备占用枕木空间，适应大型养路机械设备的需要，提速道岔中曾设计并采用了钢岔枕。
铺设在单开道岔转辙器及连接部分的岔枕，与道岔的直股方向垂直；辙叉部分的岔枕，与辙叉角的角平分线垂直，从辙叉趾前第二根岔枕开始，逐渐由垂直角平分线方向转到垂直于直股的方向。
为改善列车直向过岔时的运行条件，提速道岔中所有的岔枕均按垂直于直股方向布置，间距均为600㎜。

木岔枕 断面略大于普通木枕，长０度分为12级，其中最短的为2.60 m，最长的为4.80 m，级差为0.20 m，采用螺纹道钉与垫板联结。

混凝土岔枕 最长者为４.90m，级差为0.10m。混凝土岔枕与Ⅲ型混凝土枕具有相当的有效支承面积，采用无挡肩形式，岔枕中预埋有塑料套管，依靠扣件摩擦及旋入套管中的螺钉承受横向荷载，按φ7 mm配筋。

钢岔枕 电务转换设备安装在钢岔枕内腔中，可保证与相邻岔枕间形成足够的捣固空间。钢岔枕与垫板、外锁闭设备间有绝缘部件，底部焊有绝缘部件，底部障有不规则条块，以增大与道床间的摩擦系数。

道岔轨距 需要考虑加宽的部位有：基本轨前接头处轨距、尖轨尖端轨距、尖轨跟端直股及侧股轨距、导曲线中部轨距、导曲线终点轨距。道岔各部分的轨距加宽，采用适当的递 减距离，以保证行车的平稳性。
中国新设计的道岔（如提速道岔）中，除尖轨尖端宽2 mm处因刨切引起的轨距构造加宽外，其余部分轨距均为标准轨距1 435 mm。

道岔几何尺寸 转辙器尺寸主要包括曲线尖轨长、直向尖轨长、基本轨前端长、基本轨后端长、尖轨曲线半径、尖轨尖端角、尖轨转辙角和尖轨辙跟支距。
辙叉尺寸主要包括趾距、跟距及辙叉全长。此外还有道岔前长、道岔后长、道岔理论全长、道岔实际全长、导曲线后插直线长或导曲线半径等。
