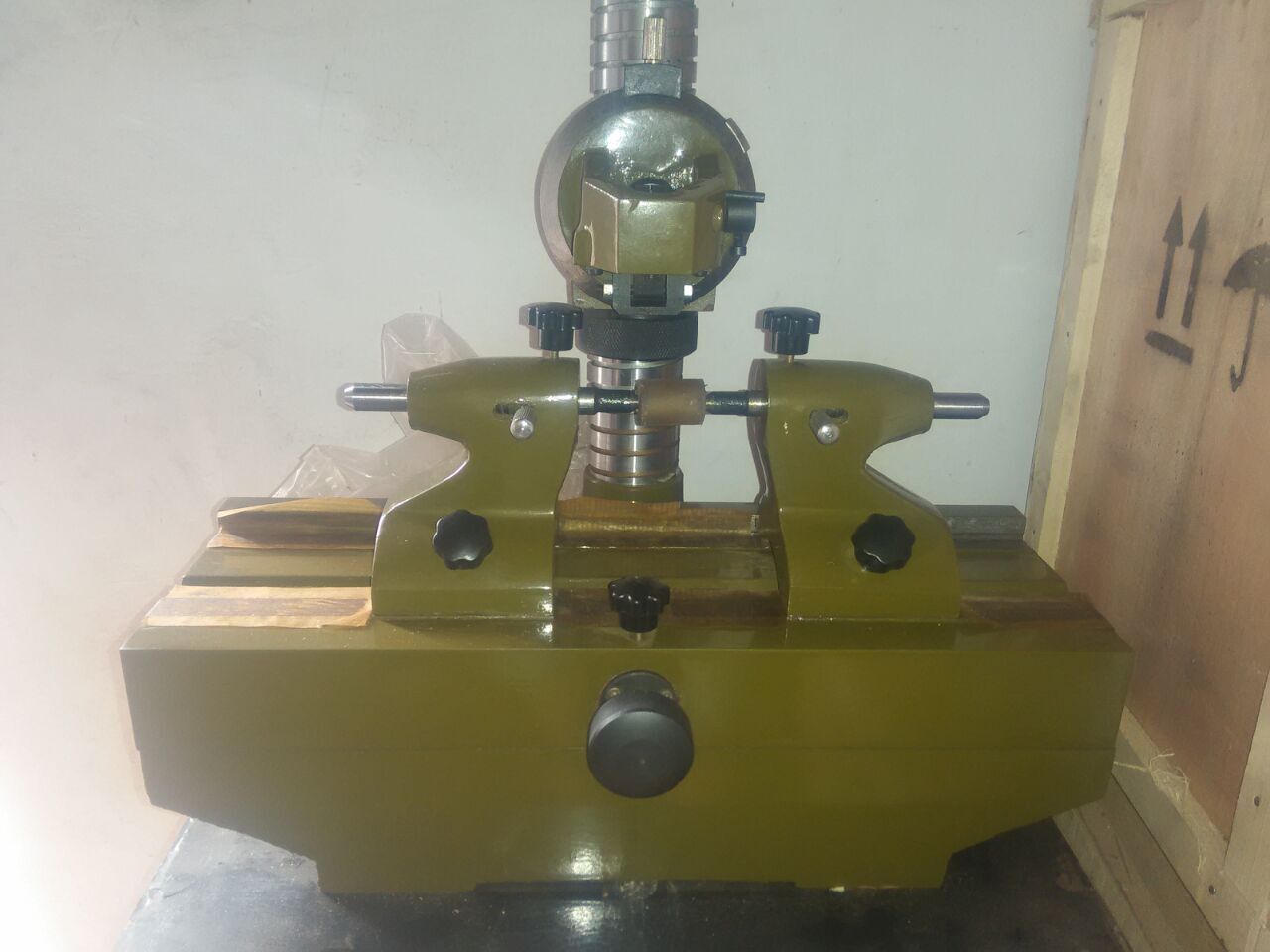

齿轮跳动检查仪主要技术参数：

　　1、莫氏2号顶尖60°锥面对莫氏锥的径向圆跳动≤0.005mm

　　2、顶尖轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm

　　3、被测零件最大直径270mm

　　4、测量长度300mm、500mm、1000mm、1500mm、2000mm。

　　齿轮跳动检查仪主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动误差，△Fr同时也可以用于测量回转类零件的径向跳动误差。齿轮跳动仪测定齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的最大接触，为此，齿圈径向跳动的检查是借具有原始齿条形的测量时进行。

　　齿轮跳动检查仪工作原理：

　　齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的最变动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头进行。检查时将装在芯轴上的被检查齿轮，固定在仪器两顶针间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。
